    預設 PCM、DSD 解碼雙核心: T+A DAC 8 DSD



    DAC 8是德國大廠T+A第一台純DAC的產品,具有相當重要的地位,T+A使用了最精華的技術在上面, 在DAC 8熱賣多年後, T+A在今(2016)年的CES發表了最新具有DSD解碼的新版本,可別小看這個「DSD」,因為T+A並非改改DSP軟體程式而已,而是採用與其上級參考級機種一樣,將DSD解碼線路與PCM解碼線路完全獨立,成為名符其實的「雙核心解碼」,這是最理想的解碼方式,DSD與PCM不用因為只有單一解碼轉換而有所妥協,T+A在DAC 8用上這樣的架構,可說是誠意超大,傲視對手。

    功能介面齊全
    可看到外箱同時標示著DAC 8與另外一個同系列產品的擴大機AMP 8,兩者尺寸是一樣的,今年CES上T+A的出口行銷經理Mr. James Shannon跟我透露未來這個系列應該會出一個具有CD轉盤及串流功能、藍芽等功能的產品,讓整套系統的最後一塊拼圖完成!



    T+A 8系列的產品型錄。



    DSD版本與原來DAC 8外觀都一樣,唯一可的差異就是左方的型號下方多了一個DSD標示。DAC 8 DSD採用全鋁製的機箱,並且有精細的拉絲處理,本體上下兩片銀色更突顯出其厚度,德國工藝真是紮實。前面版螢幕下方的一排按紐主要是選擇訊號輸入來源跟數位濾波模式,另外還有相位設定,右方則是音量大小與耳機輸出,DAC 8 DSD的耳機輸出也比DAC 8改良更為優異。

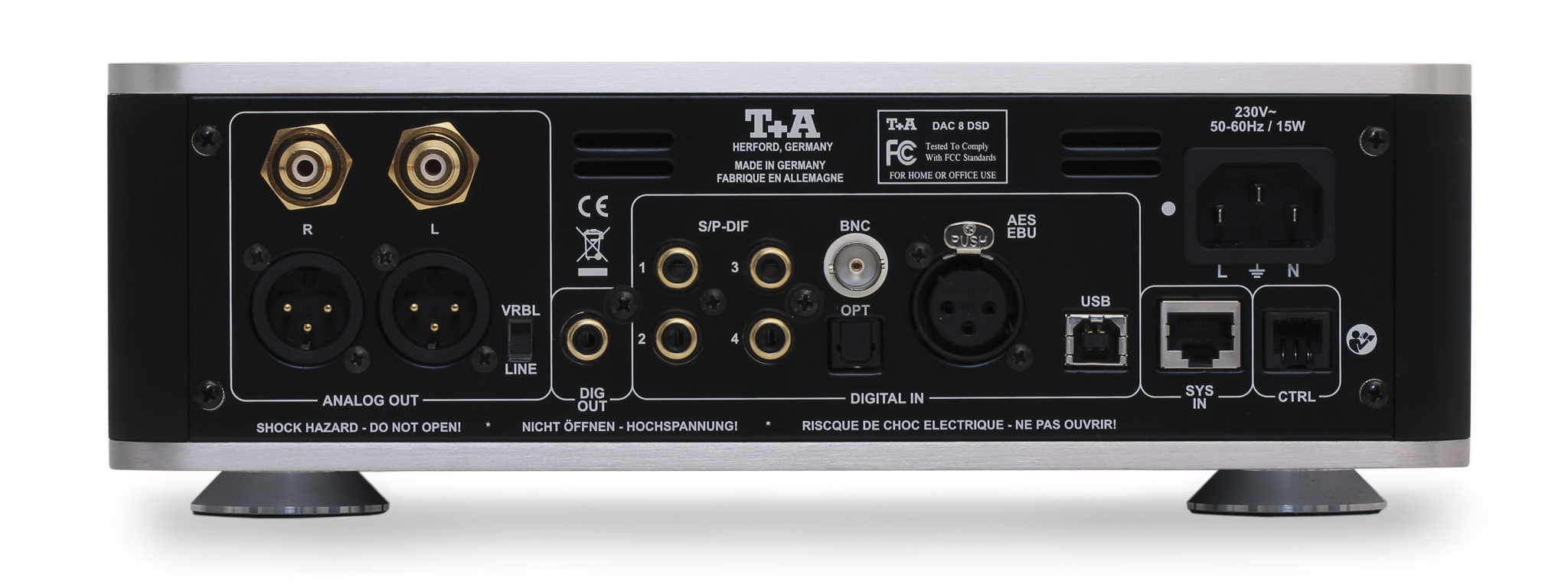

    T+A DAC 8 DSD的背面,一部DAC該有的介面全包了。類比輸出有RCA跟XLR平衡各一組,並且有VRBL與LINE的切換,VRBL為音量可控制,也就是會使用DAC ,8 DSD的前級功能,LINE的話就是會PASS DAC 8 DSD的前級功能,音量不可調,輸出是固定的,適合用家有自己前級時使用。數位輸入多達八個,包括4個SPDIF、1個BNC、1個OPT光纖、一個AES/EBU及一個USB,另外還有一個同軸數位輸出。在最右方還有SYS IN、CTRL兩個介面,SYS IN是未來擴充預留、CTRL則是可與CRESTRON或AMX等自動控制相連。



    我特地將T+A DAC 8 DSD反過來,因為原廠的角錐也非常用心,一樣是金屬製的,並且有貼上止滑吸震的羊毛氈。



    所有前面提到前面版的功能都可透過這隻遙控器來操作,這是相當便利的。



    內部比外部更為精彩,極緻High End的精神發揮
    將T+A DAC 8 DSD上蓋打開後,就可看到其嚴謹的線路規劃與豐富高規格的用料,T+A是德國最具規模的大廠,研發與生產實力從這就能看出。



    透過這張原廠的內部線路分析圖,我們可以很清楚的比對出T+A DAC 8 DSD的架構配置。



    這是最主要PCM、DSD解碼雙核心,上方有金色T+A標示的就是負責PCM解碼部份,採用雙動差4倍轉換(Double-Differential-Quadruple-Converter),每聲道4顆晶片,Sigma Delta調變方式(32Bit 352,8 kHz / 384 kHz)。



    T+A 真實True 1-bit DSD技術
    在兩個金色T+A標示中間的六個黑色晶片就是負責DSD解碼,為T+A真實的1Bit DSD解碼 (True-1Bit DSD D/A-Converter),最高可解到DSD 22.6/24.6 MHz(DSD 512),就是SACD DSD 2.8MHz的8倍,CD的512倍取樣頻率。在DAC晶片下方是高精度的石英晶體振蕩器(Quartz crystal controlled oscillators),確保達到時基誤差(jitter free)。

    DSD格式最大的問題在於高頻的部份會有嚴重的底噪,雖然這些底噪並非人耳直接能聽到的,但會影響音響系統的重播,例如增加高音單體的負擔、超過擴大機的頻寬處理能力,進而影響聲音,DSD的取樣頻率越低,這問題會越明顯, SACD的規格DSD 2.8 MHz (DSD64)就是如此,不過當DSD取樣頻率越高時,這個問題就會越來越不重要了,例如DSD 11.2 MHz (DSD256)。以往DAC的處理方式是透過數位類比轉換時進行濾波,將DSD底噪問題去除,但通常這樣的作法會影響到聲音品質,T+A DAC 8則是使用真實True 1-bit DSD技術,解碼時不使用任何的濾波或是噪音消減,保留完整的DSD訊號,然後在類比放大線路中依對應頻寬進行濾波。



    T+A的訊號處理中心,負責超頻(oversampling)邏輯的運算與完美時間領域的處理(perfect time domains)。









    數位與類比獨立供電,藍色為愛爾蘭Nuvotem Talema出品的環型變壓器,黑色為奧地利RECOM的AC/DC轉換器。



    這個位於變壓器旁的散熱片一定要特寫一下,其鋪上了類似角錐上止滑吸震的羊毛氈,魔鬼就在這些細節中!



    四種超取樣(Oversampling, OVS)模式
    T+A DAC 8 DSD共有超取樣模式,用家可依自己喜好設定,要注意的是這四種超取樣模式是針對PCM模式設定的,在播放DSD檔案是無作用的。超取樣透握FIR OVS與BEZIER OVS兩個按紐切換。Bezier polynomial interpolators是T+A研發出來的濾波運算,採用52Bit的數位訊號處理digital signal processor (DSP)。

    Oversampling 1 (FIR 1) is a classic FIR filter with an extremely linear frequency response. (典型的濾波,極端線性)
    Oversampling 2 (FIR 2) is a FIR filter with improved peak handling. (鋒值處理改善)
    Oversampling 3 (Bez 1) is a Bezier interpolator combined with a IIR filter. This process produces a result very similar to an analogue system.(接近類比的聲音)
    Oversampling 4 (Bez 2) is a pure Bezier interpolator – offering perfect “timing” and dynamics. (時間與動態完美) => T+A DAC 8 DSD 新增。

    螢幕的亮度是可以設定的。



    Standard FIR Filter



    Impulse optimised filter



    Bezier-interpolator plus IIR-filter



    pure Bezier interpolator



    WIDE類比頻寬設定
    T+A DAC 8 DSD還有一個WIDE設定(Phase-linear Bessel filter 3rd order),用來決定類比重建濾波的頻寬,CLEAN模式最高到60 kHz,WIDE模式最高到120 kHz,如果是搭配T+A的器材或是器材能力可到300 kHz不失真的,那麼設定在WIDE模式會擁有最好的聲音品質,如果用家不確定,可以直接聽看看是否WIDE比較好聽,那就是沒問題的,如果反而變得難聽,那就設回CLEAN。另外因為DSD 2.8MHz的高頻底噪問題,是無法使用WIDE模式的。



    使用MAC USB連接到T+A DAC 8 DSD播放是不用安裝驅動程式的,若是Windows系統請先安裝驅動程式,原廠可下載。



    Audirvana Plus軟體播放,實測確實最高可播到DSD 128,DSD 256跟DSD 512則要Windows才有辦法播放。



    使用XLR平衡類比輸出接到擴大機,除了USB,也試聽了SPDIF輸入的聲音。



    質感優異、解析度高又自然
    播放劉德麗<少女的祈禱>,DAC 8 DSD的聲音質感相當好,綿密而細緻,將劉德麗的聲音播得十分甜美而且很自然。DAC 8 DSD的解析度相當高,在許多細微的伴奏或是聲效中都能感受到,而且不會過於犀利顯得突兀,沒有因為解析而失去音樂該有的自然順暢,音樂的連貫性特別優異,也不會有冷峻的聽感。



    空間感強烈,能量均衡
    播放Steinway & Sons發行的四手聯彈專輯<when words fade>,播放演奏時的音場適中,不會過於龐大擁擠,琴聲的動態有很好的起伏但不誇張,微細的琴音很自然地存在於空間中,顯出細節的重現和均衡度的調配。DAC 8 DSD不會很突顯某一特質,而是讓所有音符以合情合理的聲像、音量出現在該出現的位置,自然呈現出細緻均衡的樂曲,T+A對於聲音的調校功力可見一斑。



    動態、細節、音場無一不全
    播放COPLAND<EIJI OUE MINNESOTA ORCHESTRA>,在第一首”fanfare for the common man”中,動態、細節、音場無一不全,無一不出色,大鼓清晰且震撼力驚人、澎湃,可放可收。銅管吹奏的穿透力悠長,整體播放不只以大音壓振攝人心,更多的是令聆聽者充滿感動喜悅的大型演奏。



    宛如現場之活生
    播放Eric Clapton的<UNPLUGGED>,這是一張SHM(Super High Material) CD,在解析度、動態對比和音像呈現上比一般CD更加優異,有如影像由720p提升到1080p一樣,當初首次聽到我還有些不習慣。而這次以DAC 8 DSD播來依然維持著自然、清晰的基調,每一聲吉他撥弦聲之清晰就有如就在面前演奏一樣,而且在許多聲音場景如主唱及合聲、觀眾吶喊聲之中,更顯出音像及音場的比例十分正確,讓我更具有現場感。



    耳擴走向一致、亦十分出色
    耳擴的走的是中性調,搭配HiFiMAN Edtion X試聽,清晰度非常高,聲音偏向精實不肉,中高音的空間感延伸非常優異,這部份的長處在兩聲道上已經有感覺,在耳擴系統中更加地明顯,聲音下盤中低頻呈現Q彈有勁道的表現,如果搭配較為厚聲或暖調的耳機相信會有難以忽略的表現。



    音量顯示



    令人讚嘆的超強DAC/前級/耳擴

    在DSD加入T+A DAC 8並強化了多處功能後,使得原本就已經很出色的DAC 8進化到另一個更厲害的層次,T+A進年來的發展充份的展現出其實力,老虎一發揮果然不同凡響,雙核心的解碼中心、獨家的超頻處理、出色的前級與耳擴、完整的輸出入介面、德國精密的工藝與傑出的聲音表現,這就是一部會讓人想要擁有的T+A DAC 8 DSD!

    T+A DAC 8 DSD 規格
    ● D/A-Converter
    PCM: Double-Differential-Quadruple-Converter with 4 D/A-Converters per channel, 32-Bit Sigma Delta, 352,8 kSps/384 kSps. Eight times oversampling. Upsampling: free programmable signal processor with four selectable oversampling algorithims. FIR kurz, FIR lang, Bezier/IIR, Bezier
    DSD: Direct DSD Signal Path via T+A True 1 Bit Converter
    ● Analogue filter: Phaselinear filter with bandwidth switching 60 kHz or 120 kHz
    ● Total harmonic distortion < 0,001 %
    ● Signal to noise ratio 116 dB
    ● Channel separation 110 dB
    ● Analogue outputs
    high level (RCA) 2,5 Veff / 22 Ohms fest. 0…2,5 Veff variable
    symmetrical (XLR) 5,0 Veff / 22 Ohms fest. 0…5,0 Veff variable
    ● Digital output 1 x coax, IEC 60958 (CDDA/LPCM)
    ● Digital inputs S/P-DIF 4 x high quality Coax und 1 x opt. TOS-Link, 1 x BNC, 1 x AES/EBU; 32 kSps; 44,1 kSps; 48 kSps; 88,2 kSps; 96 kSps; 176,4 kSps; 192 kSps; 16/24 Bit
    USB (Device mode) USB Class 2 Mode; support for asynchronous data transfer
    PCM-Mode: 44,1 kSps; 48 kSps; 88,2 kSps; 96 kSps; 176,4 kSps; 192 kSps; 352,8 kSps; 384 kSps; 16/24/32 Bit
    DSD-Mode: DSD64; DSD128; DSD256; DSD 512; (MAC OS up to DSD 128)
    ● Accessories Inkluding remote control F8, asynchronous drivers for Windows are available on T+A homepage for download
    ● Mains 110-120 V or 220-240 V, 50 – 60 Hz
    ● Standby < 0,2 W
    ● Dimensions (H x W x D) 9,5 x 27 x 27 cm, 3.7 x 10.6 x 10.6 inch
    ● Weight 4 kg, 8.8 lb
    ● Finish Case black aluminium 42, cover silver aluminium 43

    神韻音響: http://www.charmingaudio.com/
    T+A: http://www.ta-hifi.de/

    PCM、DSD 解碼雙核心: T+A DAC 8 DSD
    http://my-hiend.com/wp/?p=10370





  2. The Following 3 Users Say Thank You to Leo Yeh For This Useful Post:


  3. #2
    註冊日期
    2011-01-26
    文章
    2
    Thanks
    0
    Thanked 1 Time in 1 Post

    預設

    小葉站長您好,
    請問這台T+A DAC 8 DSD的DSD訊號輸入有哪幾種?
    只能用USB嗎? 還是有DoP via SP/DIF或DoPE(via Ethernet)可以用呢?
    對於使用獨立DDC的人這真的很重要~

  4. The Following User Says Thank You to laboratory.vr For This Useful Post:


  5. #3
    註冊日期
    2007-05-03
    文章
    66,386
    Thanks
    7,663
    Thanked 20,631 Times in 9,098 Posts

    預設

    這個表有所有清單
    https://docs.google.com/spreadsheets...SG0/edit#gid=0

    T+A DAC 8 DSD 應該只能透過USB解DSD,最高到DSD 512; (MAC OS最高DSD 128)

    DoP via SP/DIF或DoPE是沒有的

    T+A DAC 8 DSD的網路並非串流用的,是未來升級之用

  6. #4
    註冊日期
    2011-01-26
    文章
    2
    Thanks
    0
    Thanked 1 Time in 1 Post

    預設

    謝謝小葉~
    看來還是不行...
    小弟經驗上,DAC的USB輸入有很大瓶頸,目前還是要搭DDC走SPDIF最能呈現訊源的實力
    SPDIF不論是PCM還是DoP大多都可以完勝USB直入
