小兵立大功 — 有我更精彩

[Leo Yeh]

文／TAA臺灣音協．元附件產品專業委員會

音響元附件產品知多少？

音響元附件「產品」知多少？答案並不是無解，它的答案是：無限大！一個生生不息無法結算的數字！

怎麼說呢？因為有些是音響發燒友的神來一筆和勇於嚐試的經驗累積出來的智慧「產物」— 無價，口耳相傳無償奉獻同好；正如「神農嚐百草」福澤綿延留芳萬世。而主要來源是「學術研究」，由學者和科學家將研究的學術理論公諸於世後，專業人士(透過授權)遵循理論法則，精心研發出獨家特殊功能、規格、造型…的「產品」與「商品」；恰如「本草綱目」在中醫學上對人類的貢獻。科技日新月異，人類的智慧結晶無止境，加上小眾流傳的所謂獨門秘技…怎麼數都數不清啊！

常見的音響元附件產品，概略整理提供參考如下：

元件、組件類： 電容、電阻、電感、真空管、電晶體、IC、模組、各式接頭(插頭、座)、各式開關、各式裸線材、喇叭單體、變壓器、焊錫、保險絲、機箱、擴大機DIY套件、音箱、喇叭DIY套件…等。
這部份主要對象為自行裝配、維修、改機、裝機…等具備基本專業常識和知識的族群；限於篇幅無法一一細說分明。一般音響入門者，欲更進一步的了解，請參閱TAA歷屆音響展專刊或上網 www.taiwanaudio.org.tw 查詢；還有許多音響專業雜誌也多有著墨或請重拾教科書。

附件、週邊類：
成品線材／訊號線、喇叭線、電源線、數位同軸線、數位光纖線、S端子影像線、色差影像線、數位影音線、數位影像訊號線及HDMI數位訊號線…等。
避震器具／音響架、喇叭架、各式吊架、各式角錐(墊)、各式避震座(彈簧、磁浮、油壓)、鎮材、鋼鐵沙…等。
功能機具／耳機、麥克風、投影布幕、電源淨化處理器、電源濾波器、消磁器(片、液)、靜電刷…等。
空間處理／吸音棉、吸音柱、調音板、二次餘數列一維擴散板、原始根數列二維擴散板…等。
這個部份則是針對你對於進入音響之門以後，欲追尋的理想目標和到達的最佳層面，過程中根據所需的嚐試和體驗標的物。這時你果能樂在其中，恭喜：你發燒了！

發燒ing？一定要Orz
小卒仔有時嘛ㄟ變英雄

「舒服就很迷人」這句多年前由歌手陳昇說出的廣告詞，曾引起很大的迴響與認同。將她套用在音響系統再生音樂的表現上，也是相當貼切的。因為聆聽音樂本就是件輕鬆愉快的事；如果她的聲音讓你越聽越悶、眉頭深鎖、很不舒服，那就表示你不懂得她、不重視她，你給了她不合適的搭配，所以她就不迷人了！

現代人不喜歡複雜，很多事物都希望以「簡單」面對，「方便」行事，留些時間來從事休閒活動，豐富人生。戶外休閒活動，不是本篇要談的範疇；室內的休閒活動也很多，而聆聽音樂絕對是大多數人的選項。
我們就以現代人最愛的「極簡」風格來談Hi-Fi音響系統，雖是「極簡」卻不能黑白，有色彩才能更精彩！

「極簡」Hi-Fi音響系統 = 訊源+綜合擴大機+喇叭；其中的「+」就是要加上電源線、訊號線、喇叭線。如果你對音質不講究，認為隨機附送的黑白線堪用即可，不願多花錢，那請不要再看下去，以免你的意志被動搖。

訊源和擴大機沒電源線，那就變成廢鐵。訊源和擴大機之間沒訊號線；擴大機和喇叭之間沒喇叭線；就等於一堆破銅爛鐵。就像人(音響系統)沒了生命力(電源)就沒智慧(訊源)，更沒有行為(音源)。人(音響系統)有了好營養(電源線)就有好動力(電源)，有了好思想(訊號線)就有好智慧(訊源)，並以真實(喇叭線)呈現最好行為(聲音)。

好劇本(訊源)需搭配優秀編導(擴大機)與演員(喇叭)共同創作一部令人Orz的好戲！發燒ing？繼續看下去。

[Leo Yeh]

專業人士的經驗分享與建議



尼威特 02-28883302／高世玫

具體而言，影響導線聲音表現的要素有三，分別是導體材質純度、絕緣的介電係數、結構設計及線材的遮蔽率。這些年來，研發設計者莫不把全力放在導體結晶結構的改良與純度的提昇上。

在導體材料的選擇部分，一般銅線的音色較為溫暖，柔和，速度較慢，解晰度較不明朗；而銀線特性是速度較快，細節較多，音色明快，有高貴感。

再進一步的細分導體材料等級，導體結構體的材質為OCC單結晶或是一般的多結晶體，及純度等等…，則是影響聲音表現的最重要關鍵。

台灣廠家自1992年起，與台灣工業技術研究院工業材料研究所，合作引進日本千葉大學 — Professor Ohno 大野教授所發明之Ohno Continuous Casting Process（熱模連續式鑄造技術）。由於OCC線材的結晶斷面理論上為零，因此訊號在傳輸過程可以保持完整無耗損，具有最高的電子信號傳真性！此技術陸續在台灣廠家不斷的研發創新之下，開發出世界唯一專利UP-OCC單結晶、單方向純銀導體，將其商品化提供給發燒友鑑賞。

在此建議消費者在選購線材時，可先以口碑佳且市場認同度高的專業線材廠商來做選擇評估，品質及服務也較有保障。台灣的製線技術早已昰世界公認的一流水準！以最客觀的角度來說，各種理論僅供參考。
最終的聲音表現仍有賴您自己的耳朵來決定。

[Leo Yeh]

德城 04-25578811／李成贊

音響線材越來越受重視，表示音響玩家們的素質提高了，整個系統的環節沒有被忽視；因為搭配合宜才能突顯音響的價值和效果，然而適當的線材那裡找？眾多的品牌那一家最好？相信是讓人眼花撩亂的。

每一品牌都有其特色，你不可能一家一家拿來試，有智慧的玩家有一定的選購方法。

第一：針對原來系統的了解，找出欠缺的音域或想加強的細節。
第二：再了解線材導體的特性，如(a)銀線走高頻亮麗的路線，有純銀、鍍銀（千萬不要被鍍錫矇混過）。(b)純銅線徑在0.08m/m以下，1,000芯以上的音色非常柔和。線徑在0.08～0.12m/m則適合中頻的延展性。線徑在0.2m/m以上低頻的量感十足、有勁。以上為最常用的線材導體。

如果預算夠的話加些少許黃金線、白金線…有不同凡響的感受，至於純度，當然有強調8N、9N以上最好；但也不是絕對的，可能是設計的問題，有些人會覺得太乾了、細節不夠豐富。由於人耳所接收的頻率有一定的範圍，而且每個人的感觀不同，很難有一組皆大歡喜的線材！

所以這也是對線材研發者的一種挑戰，用心去創造出表現最佳的線材產品，從了解導體傳導的特色，用純銀純銅粗細不同比例產生相位差；使音質有高層次感的呈現，用肌膚效應原理使其最大化，用幾何結構自然淨波化…等等的重視，必然有專業水準以上的成品線。

當然好的心情才是聆聽音響最好的助力。

[Leo Yeh]

MITE音響積木 02-22185918／李惠昌

線材的選用與搭配，端視音響器材與聆聽習慣；同一線材搭配不同的系統，會有不一樣的聲音表現。以下就本人實際搭配過的心得，提供給大家參考：

1.喇叭線傳遞的是電流，影響最大是電阻，每種金屬都有一個電阻系數ρ；電阻系數ρ、導線長度L、橫截面面積A與電阻R之間的關係為：R=ρL/A，導體的電阻大小取決於導體長度、截面積及導體的電阻係數。

喇叭線“粗”橫截面面積大是減少電阻最直接的方法。另外喇叭的擺位，兩支喇叭之間的最佳距離約3.5m，所以單邊喇叭線長度2m即可，根據此公式即知線身愈長內阻愈大，依據發燒友們共同的使用心得，線長以不超過3m最佳，否則整體的音域會變窄，音樂的力道會降低，還有兩邊的喇叭線長度最好一致。
2.訊號線傳遞的是2-3mV(LP輸出)微弱訊號和1-2V(CD輸出)的小訊號；這些訊號不是普通電器訊號，而是頻率寬達20Hz-20kHz的變化訊號，這些訊號的特色除了頻率範圍寬之外，也是一“群”音樂頻譜所組成的訊號，所以如何讓這些特殊且復雜的訊號在導線內通行無阻是選購線材時所必需考量的，一般訊號線的長度約1m，所以它不會像喇叭線因太長會產生較大的內阻，但它卻會因所選的導體材質不同，產生不同電阻係數，進而影響線材的內阻，所以選擇訊號線時，導體材質是首要考量；導體電阻係數愈小對訊號的影響也愈小。

3.對於要花銀兩去添購發燒電源線，一直是讓發燒友裹足不前的，其所質疑的是：電力公司傳送電源所採用的大都是鋁線，怎能光靠最後這段一米多的線，就能讓整體的音質提升呢？邏輯上似乎有點道理，不過經過實地測試，將我們自行研發的發燒電源線與隨機附送的電源線交叉互換在同一系統，結果證實擴大機在使用我們的發燒電源線後，整體的音場較寬且歌聲底音也較厚。

4.MITE的100%純銀線Siliver-1，除了具有純銀線基本的特性︰導電係數最高及具有極低的阻尼之外， MITE的發燒純銀線Siliver-1是以特殊的二次隔離(雙層隔離)編織而成，其過濾雜訊的效果甚佳. Siliver-1內部是單芯的純銀線其所呈現出的聲音不但有飽滿肉感而且有極佳的高頻響應。另外經過特殊打造的Siliver-1已經打破“一般人皆認為銀為高音取向”的觀念.因為它不但具有高頻而且低頻更是深沉迷人。

5.音響線材所選用的銅線有無氧銅和純度較高的有N銅；無氧銅的聲音走向較為柔和，與有N銅相較之下，無氧銅所含雜質的量偏高，故聲音不似高純度有N銅擁有較佳的通透感。但對需要較佳阻尼因素的低頻響應，
無氧銅反而有較好的對應性。

6.玩線材幾個實用小撇步：
(A)線材必須“煲”一條好的新線必須經過長時間的Run In，新線使用初期的聲音表現會較乾而不柔。
(B)線材的接頭部份最好是以披覆帶包覆密封以免暴露在外的裸線快速氧化產生銅鏽。
(C)線材的壽命一般約五、六年，而沿海、北投等地區更短，以銅線而言，它會從線頭開始氧化直到整條，當您的音響系統使用了一段時間後，聲音漸漸混濁，出力變小或出現異音，可能線材已經氧化，或可換線試試。當您要以高價購買二手發燒線時，尤其需小心謹慎。
(D)線材最好是以材質及編織為訴求重點，不要參雜太多個人神奇妙方在製造上，否則容易造成線材的通用性，就以喇叭線而言，可能造成擴大機與喇叭無法搭配而產生異音等。
(E)現在一般的發燒線都很粗很重，尤以喇叭線及電源線常重達幾公斤，所以線下面最好以東西支撐放置，假如完全騰空，很容易造成接頭彎曲受損。
(F)線材最好不要彎曲或扭成一團，除了內部的細線容易斷裂之外，對音響系統的音質也會造成影響。

線材對發燒友來說，是一種又愛又恨的玩意兒。

關於線材是否能改變聲音，我想大家應該是抱持肯定的態度，但是對於改變或改善的程度有多少，則屬見仁見智，不過可以肯定的是，音樂的最終呈現屬音響系統的所有器材與線材搭配後所呈現出的最後結果，所以器材及線材都要有一定的水準才能發出靚聲。

發燒線材並非萬能，但對於各等級的音響組合，只要搭配適合其特性的線材，就可將器材的潛能發揮出來。

[Leo Yeh]

尊品 02-27931699／謝文祥

銅線、銀線、黃金線、白金線、OCC、OFC、UP-OCC、PCOCC、油浸線…等，線海茫茫，如何買到一條改善自己音響系統的線材，對於初入門或發燒友都是需要學習的課題。很多初入門者常會問：銀線比較好嗎？在音響系統中，線材能與聲音達成互補是最重要的，如銅質線材能增加中頻的厚度與低頻能量；銀線則對高頻會有幫助，電源線對CD唱盤、前級較敏感；訊號線則專於解析；喇叭線較重於聲音的質量。

國內大部分的聆聽環境多是在客廳，並沒有很多的吸音材質，太多的高頻段反射造成高音吵雜甚至刺耳；低音也糢糊不清，此時應該先改善空間再來做線材的調整會較有助益。少數擁有試聽室的用家，多數都會做正統的空間處理，如吸音棉、擴散板…等；這種空間如果高音的延伸要好，銀質線材就會用得比較多。

最近科技進步，銅銀混合的技術也很成熟，有單股、多股，外覆的材質也會影響聲音；除了不同材質有不同聲音外，接頭也會影響，焊接的技術與焊錫成份都有關係，當然這必須要你的音響解析度很好才能聽得出來。

常常有人問要買那個國家、那個品牌的喇叭較適合？我想任何品牌的喇叭只要搭配適合的線材都能調校出水準以上的聲音；在你購買的同時，信任好店家專業的搭配建議，並在以後線材的升級服務上，店家能提供多天的試用期，那就是音響消費者的福音了。




ANV榮躍國際 02-86472348／江椗維

音響器材的使用與匹配，除了音源播放機、擴大機、及揚聲器之外，大家常忽略了音響線材的重要性。

常因不恰當的匹配和不重視，讓一套昂貴的音響在使用時，所表現出來的效果不甚理想，相信很多音響用家都有此陷入迷思的經驗。

一般的市面上流傳經驗，線材導體越多芯越粗越好？銀線就一定好？…，這並不是正確的觀念；線材導體的材質及粗細多寡，都需要先暸解與它一起搭配的器材的特性與規格，再做為匹配與使用的選擇參考。

1.音源播放機的特性，如聲音的表現太亮麗偏乾澀的音色，導體可選擇純銅材質，其銅絲較粗較能傳輸量感的訊號線做匹配使用，能讓聲音的表現有平衡作用，會顯的更溫暖飽滿。如聲音的表現太飽滿暗沉，就可以使用鍍銀或純銀訊號線，來加強中高頻的亮麗表現，讓全頻段產生平衡作用，但也需考慮線材傳輸的量感才不會讓聲音的表現變的空虛。如聲音的表現不偏高頻或不偏低頻，就依個人的喜好選擇一條傳輸較有量感的純銅材質或銀材質的訊號線來滿足自己的需求。

2.擴大機的特性和喇叭的搭配使用，選擇一條適合使用的喇叭線是很重要的，市面上喇叭線的規格與種類太多了，加上擴大機的瓦數大小及種類也很多，如晶體機、真空管機、管晶綜合機…；及喇叭很多不同規格與大小，如一般環繞小喇叭，書架型喇叭及落地型的大喇叭…，讓很多沒有經驗的音響用家難以抉擇，如要詳細的說明，在此很難以隻字片語說清楚。

就以使用過的一些經驗提出與大家做分享，基本使用與匹配和訊號線的選擇方式沒有多大差別，如要有更趨完美的聲音表現，就需先了解擴大機與喇叭的規格搭配後，再選擇一條適當的喇叭線使用。

使用經驗與建議：
一、小瓦數的擴大機請勿選擇太粗的喇叭線，以免增加擴大機量能的負荷，讓聲音的表現更不理想。
二、3吋以下的小喇叭，可選擇0.12mm/100多芯的純銅喇叭線。
三、如選擇細銅絲太多芯的喇叭線，是會讓音場更溫暖飽滿，但中低頻也可能因此而模糊鬆垮。
四、如有bi-wire設計的喇叭，可選擇bi-wire喇叭線會有更好的分離度和更清晰的透明度與層次感，但需要針對中高頻與中低頻分別設計粗細結構不同的線材才有效；注意，中高頻端與中低頻端接錯，會造成反效果。
五、落地型大喇叭，建議使用銅絲粗細絞編的大直徑水管線會有更好的空間感、飽滿度及震撼度。

以上是綜合發燒友們的使用經驗，提供給大家分享。

[Leo Yeh]

優質影像全靠銀幕
文登系統科技 02-2388-1517／黃若農

對於喜好大銀幕的玩家而言，一張好的銀幕可是優質影像的關鍵，畢竟我們所看到的大銀幕影像是來自於銀幕反射的结果，而非投影機直射出來的光線。

好的銀幕除了視角寬廣（適合闔家觀賞）、反射均勻（不會出現局部熱點）、幕面平整（投影影像不扭曲變形）等要求之外，對於積極追求色彩表現的玩家而言，更重要的是顏色精準，能夠真實反應導演或攝影師希望觀眾看到的色調。

看起來同樣是白色幕面的銀幕，卻有可能因為紅藍綠三原色光吸收率的差異，造成偏離業界標準D65（6500度K）的白光表現，進而影響到整個影像的氛圍，這在資訊發達的歐美先進國家是不被允許的。
在台灣卻往往因為使用錯誤的銀幕，造成消費者認為某牌投影機表現不佳的誤會。

如何改善此一情況？除了祈望秉持良知與專業堅持的店家能夠先替顧客過濾把關之外，消費者只能藉由專業媒體的深入報導與測試評鑑報告，去判斷銀幕品牌或型號是否專為家庭劇院用途而設計開發的。

上述屬於專業領域的觀念，有賴從業人員與專業媒體共同去教育並推廣，而屬於實際用途上的個別選擇，則視消費者的使用環境而有差異。基本上銀幕依照幕面的光學原理可大致分成擴散系（蓆幕類）、回歸系（珠光幕類）與折射系（珍珠幕類），除了視角與增益的差異外，環保材質也是目前最in的概念。

另外，依照操作上的差異可概分為固定式、電動式與手拉式（又可分為壁掛下拉與落地上拉兩種），固定銀幕的平整度最佳，但卻因為液晶、電漿電視的盛行而被”擋駕”在客廳之外，電動銀幕多強調中央控制整合的功能，手拉銀幕則有相當大的品質差異，許多看似便宜的銀幕不過數千元，卻是操作沒幾次就會損壞或肢解，甚至造成消費者驚嚇或受傷的＂黑心銀幕＂，價格貴數倍的銀幕有些設計了慢回捲的保險功能，並強調經過機械反覆操作的耐用測試者，才是符合消費者期待的商品。

總之，銀幕與投影機搭配的重要性就像喇叭與擴大機的搭配等量齊觀，消費者若希望享受完美的影像，千萬要記得徵詢專業店家的意見，才不會花了銀子卻得不到該有的投影效果。

[Leo Yeh]

HI-END級 發燒精品 之選用
仲敏 02-2278-3931／林銘耀

配件是除了音響器材以外的重要的必需品；舉凡電源淨化器、線材、墊材、調音板、擴散板、接頭(端子)，影音升級配件(影音改善小道具)皆屬於其範疇。HI-END ACCESSORY泛指各式可DIY之電源類配件如電源座、電源插頭、電源尾插、電源尾座。訊號線配件如RCA接頭、XLR接頭；喇叭線配件如香蕉插、Y型端子…等等。由於材料科學的日新月異、效果上突飛猛進；從安全性、便利性之INDUSTRIAL GRADE(工業級)，進步到HOSPITAL GRADE(醫院級)，一直到可聽得出音效差異的HI-END AUDIO GRADE (HI-END音響級)產品因應而生、怎可不審慎選用。

一、電源品質之改善
電源乃音效之根本。電源品質與音響品質(包含音質、音色、音效)休戚相關，潔淨的電源攸關乎聲音的透明度、解析力以及細節再生；充沛的電流量攸關乎聲音的密度與重量感、生動活潑感；接點的品質(乾淨與否、面積大小)攸關乎層次感、定位感、結像力與形體感、樂器與人聲的質感、空氣感﹒﹒﹒，HI-END級電源插頭甚至考慮到”磁浮效應（Floating Effect）”對電源品質之負面影響而研發出消除”磁浮效應”之產品，如FI-50 series /FI-25 series /FI-15E series / FI-E35…等HI-END級專利產品。

”磁浮效應（Floating Effect）”---固定電源插頭/插座之金屬零件，當電流通過時，會受感應而產生浮離之磁場，進而影響電源之品質；此浮離之磁場稱為---磁浮效應（Floating Effect）。藉由專利之HI-END級結構設計，可將其導除掉，確保潔淨無暇之電源品質。


High End performances Carbon fiber finished FI-50 series Power connector and CF series accessories.

1.從電源開關箱可拉專用電源線至音響放置處再連結一個多孔電源插座如Daytona 303、e-TP309、Triangle POWER-6、 e-TP-80….，是最直接又簡單的辦法，可達立竿見影的效果。
2.更換一般的電源壁座，改成HI-END AUDIO GRADE(HI-END音響級) 電源壁座。如GTX series、FP-20A、FP-15A、FP-2G…
3.更換一般的隨機線，選用HI-END AUDIO GRADE(HI-END音響級) 電源線。如Powerflux、Power Reference、Evolution Power…
4.更換電源線兩端之插頭，改用AUDIO GRADE甚至HI-END GRADE插頭，如FI-50 series 、FI-15E/FI-15ME、FI-28/FI-28M、FI-25/FI-25M…等。



二、各式接頭（端子）的升級
拜材料科學及電鍍技術的進步，提升了接頭的傳導力及耐用度。導體材質由一般粗銅進步到
無氧銅，再進步到單結晶銅，大大提升了傳導訊號量。表面處理層級也有鍍金、鍍銀、鍍銠
之分，抗氧化、美觀、耐磨各為其訴求；外觀處理更進化至碳纖維與不銹鋼鏡面處理之精品等級。
1.訊號線接頭（端子）：
有傳統焊接式、鎖緊式。接頭中心導體的設計也由單點接觸進步到多點接觸，增加了數倍的
接觸面積，也大大提升了傳導訊號量。如CF-102(R)、CF-601(R)/602(R)、FP-106(R)、FP-101(G)、FP-601M(R)、FP-602F(R)…..。
2.喇叭線接頭（端子）：
有傳統焊接式、鎖緊式。接頭中心導體的設計也由多點接觸進步到面接觸。如CF-201(R)/202(R)、GS-200B、FP-201(R)、FP-202(R)….。
3.電源線接頭：
從一般工業級的電源插頭進步到醫院級HOSPITAL GRADE(醫院級)，再進步到可聽得出音效差異的AUDIO GRADE(音響級)產品，一直到有絕佳音質的HI-END GRADE(HI-END級)產品。


從單純到極限
為了傳遞動人心弦的影音效果
仲敏 02-2278-3931／林銘耀

決定導線品質的3大要素(1)導體材質 (2)絕緣體材質 (3)導線的構造。

導體材質的演進
從最基本的TPC(電解銅)→OFC(無氧銅)→μ-OFC(特殊處理無氧銅)→OCC(單結晶無氧銅)→μConductor(μ導體)→Alpha-OCC(αAlpha)處理單結晶無氧銅)。

OCC(單結晶無氧銅)：此專利製程是由日本千葉大學大野教授研發之連續鑄造製程，並已量產商品化。因高純度且無晶粒界面的影響，可得高解像力與透明度的音質；經過近二十年來之辛苦推廣已深獲肯定，近年來更廣為被業界採用。

μ導體(導體直徑1.6mmψ／晶粒長度>0.3mm／2m內之晶粒數 >30)：以OCC為基材再經過嚴格控制的加熱、冷卻等過程，使其再結晶化，其結晶構造除了原來的縱向結合，再施以橫向的結合，使其分子間更加緊密的結合在一起。經此處理後可得豐滿、厚實、延伸力特強的中低頻。這是比OCC更上一層的材料。

α(Alpha)-OCC [α(Alpha)處理單結晶無氧銅] (導體直徑5mmψ／晶粒長度>500mm／2m內之晶粒數：1)：應用最先端的科技及材料，研發出尖端的深層極低溫處理方式，精確地控制溫度與時間，急速降低溫度至- 196℃，達成改變分子結構的效果。消除銅線導體之內部分子在加工程序中所造成的內應力。

金屬內部之分子經過超低溫過程後會更加結實緊密，分子間之排列會更趨緊密，使得整體結構更加穩定化。可使導電性提升到極致，訊號傳輸快速且能量感大增。經過此過程之後，再經由消磁處理，即完成了整個α(Alpha) Process；經由此過程處理之OCC導體稱之為α(Alpha)-OCC。這可說是目前最頂級的導體材料。


● 各種不同材質之物性表

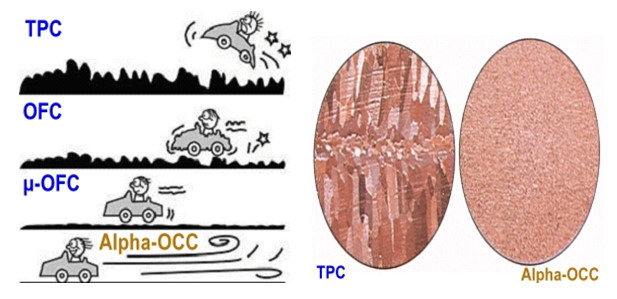

● 下圖以車子代表訊號和路面代表導體材質的關係，可得知在不同導體材質中，訊號傳輸傳效果的差異性。

● 上圖是在高倍數電子顯微鏡下呈現出不同材質之晶粒界面狀態

一般以N數來表示純度之高低，N數愈高則純度愈高；因為OFC(無氧銅)是以TPC(電解銅)為基材在隔絕氧氣之狀態下再次精煉而成，基材之純度與設備之精良都會影響純度之高低，如果要達到8N or 9N則非平常設備可製造；而OCC之基材必需是純度4N以上之OFC加上大野教授研發之專利連續鑄造製程才能製成OCC(單結晶無氧銅)。
經由以上之說明，希望可幫助大家更進一步了解，不同導體之差異性。

[Leo Yeh]

從影像線材談起
德城 04-25578811／李成贊

視覺的享受是人生的一大福氣，用心的人創造出彩色的人生和價值，值得我們敬佩與肯定，數位時代來臨，讓線材有突破性的改革！

從早期的紅、白、黃線傳導480i/p的類比線…到目前當紅的HDMI數位線；由於其他因素的考量，並非所有的人全部跟進，有使用S端子線的傳導模式，是採用分離式把亮度和色彩分開來；而目前為大家所使用的是三條75Ω色差線分別傳到y/pb/pr，效果則優於前面兩種。

為了迎接數碼平面顯示時代的來臨，有了DVI的產生，由於用途介面不同又分三種格式：
（1）DVI-D是目前一般DVD均有的輸出端子。
（2）而DVI-A只傳送類比影像訊號功能和傳統的VGA功能一樣。
（3）DVI-I可傳送數碼和類比影像訊號。DVI-single link可傳送
1920*1080（60Hz）到1920*1080（85Hz）影像，DVI:Dual Link則可傳送2048入1536（60Hz）至1920*1080（85Hz）訊號，最大頻寬為2*165MHz。

而HDMI的興起，最主要的是未經壓縮的全數傳輸，不需經過數位/類比、或類比/數位轉換，能將音訊和視訊完整輸出，音質和畫質理當更出色。

大家常用的DVI-HDMI的接駁，主要LCD.PDP.DLP等；皆為數碼模式顯像，而DVD訊源是數碼訊號，所以DVI-HDMI可保證傳送﹝D…D…D﹞全數碼傳送，相比起使用色差傳送的﹝D…A…D﹞經過兩轉換的失真，當然好太多了；除非使用發燒級的類比傳送的素質。

使用了DVI/HDMI就一定可以高質的畫面？那就不一定了，若訊源質素差的話，也不能得到靚的畫面；再來就是（點對點）的播放，若DVD的NTSC訊號為480i/p，則無法有高解析的畫質，除非DVD內置了倍頻晶片，將480i/p高速升頻至720p～1080i，原畫質才能顯現。

若提供高能像度等離子相同的像素量，即DVD機輸出1280*720的影像到1280*720像素的投影機上，不是顯示器640*480甚至更低的解像度，而720p的DVD畫面也不見得能改變多少？

再來一點就是距離過長，尤其10公尺以上。若不是專業製造廠採用嚴格標準，AWG數夠大或採用銀線取代一般的銅線。常見的畫面出現橫向的閃爍白點，就是失去了bitiformation；還有DVD機輸出訊號太弱也會出現，建議在DVI線以上加裝訊號增強器即可改善之。


小兵立大功 — 響愛(尚愛)D.I.Y. 之 就愛MIT．響愛MIT
www.kcr.com.tw



冠球股份有限公司於1950年創立冠球電機行製造銷售收音機及零組件的販賣, 1955年開始生產變壓器，之後成為台灣最具代表性的電機電子變壓器廠,且在1971年成立了台灣鐵芯工廠，多年來在變壓器開發累積許多能力，更擁有精湛的技術經驗，為美日知名大廠指定供應商。

既然在研發製造能力上得到許多世界大廠的肯定，在黃國真總經理全力推動下，憑藉長年累積的變壓器技術能力及音響基本原理，”ARRIBA”真空管音響就此誕生了，為了使”ARRIBA”更能登上世界舞台還專程請到 日本JVC Acoustic Design Office工程人員爲冠球打造專屬試聽室來研發真空管擴大機，並且禮聘JVC前開發部長-片倉豐光先生擔任顧問，一同打造出超高水準的”ARRIBA”。

ARRIBA真空管擴大機在設計理念上以不影響電氣特性為主題，框體採用奢華材質18mm厚的核桃木，更為了追求高級質感，前板、後板、上蓋採用1.5~2.0mm銅板加以鍍鎳及鍍金處理，考量電器特性及重視音質的展現，除了採用高級電子材料外更使用2.4mm玻璃纖維PCB確保強度及線路焊接的品質，為了達到低阻抗的要求，銅箔厚度2盎司並採二面穿孔加以鍍金處鋰，同時使用含銀的高溫銲錫作業，集所有奢華於一身，出廠器材都通過台灣安全規格檢驗，出廠的真空管擴大機是台灣驕傲。

磁性元件
適用於工業控制產品、醫療設備、商務產品、視聽產品、照明產品,消防產品等等。
符合安全規格標準：UL: 506, 1411, 6500, 1585, 1310, 1012、CSA : C22.2 N.66、日本: 電安法、SAA: 3260、IEC: EN60065
擁有UL絕緣系統：
E74918 耐溫等級: Class B(130’c), Class F(155’C), Class H(180’C)
E84521耐溫等級: Class B(130’c), Class F(155’C), Class H(180’C)
最大輸出功率: 3000VA
UL安規系列: KA, KB, KC, KD, KE系列。
連接方式: PCB方式,端子方式,引線方式。
鐵芯型式: EI,UI,環形,及各種鐵粉芯型式。
繞線方式: 膠線軸繞法,層間繞法,整列繞法。
固定變壓器方式依據客戶的需求而設計。
均採用真空含浸作業,無刺激性味道。
