二次餘數擴散板的效應

[drunkenlife]

手上有幾片當年DIY Zone製作的保麗龍二次餘數擴散板，一直吊在天花板上，這兩天認真的拿出來測量看看效果如何，

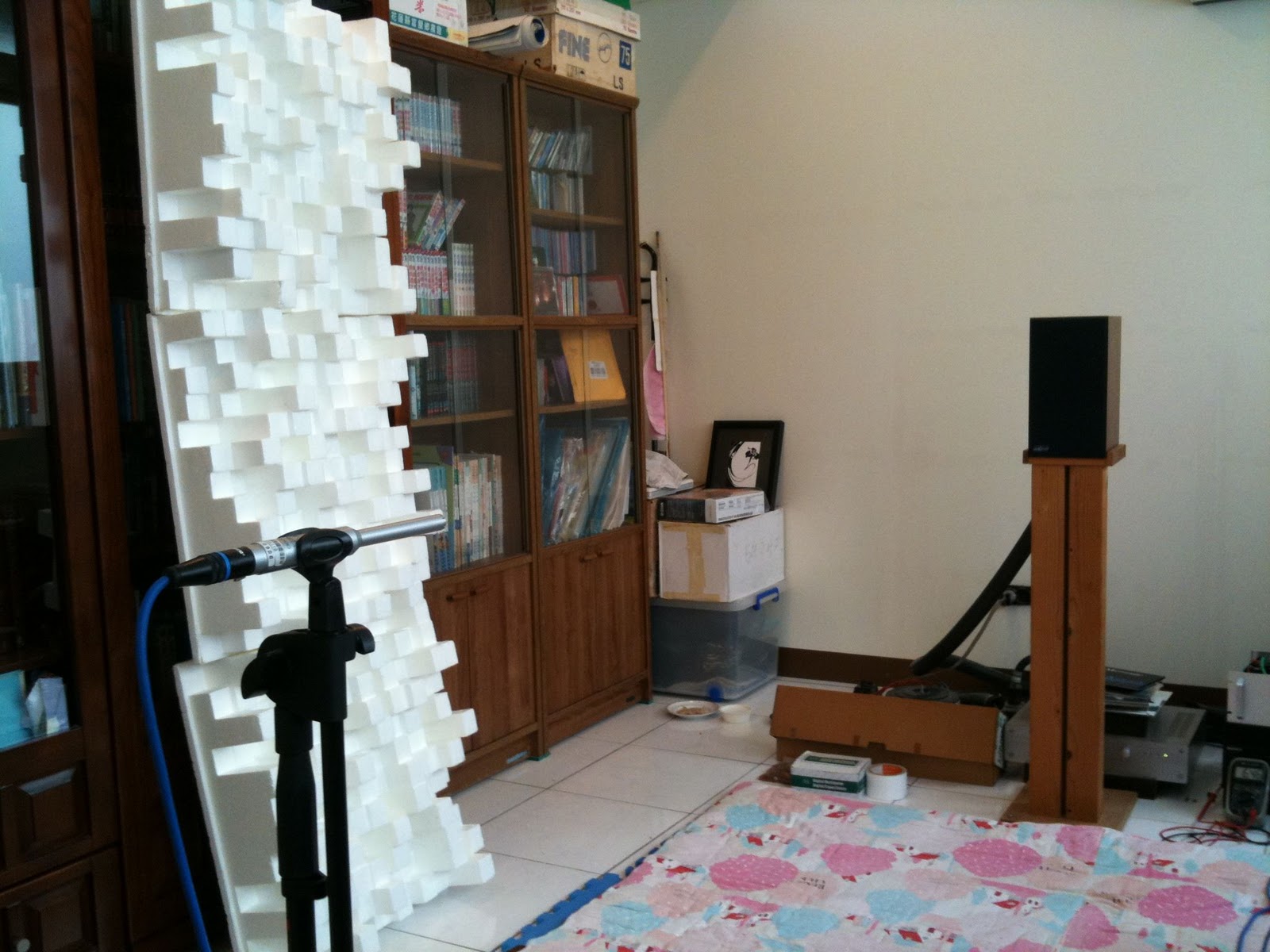

這是測量時的組態，

喇叭是ATC SCM7，擴大機用DIY Zone出的New Citation 2，
喇叭正對microphone，距離1.8m；
左側1.3cm處是玻璃門書櫃，比較有無保麗龍二次餘數擴散板的效應。

[drunkenlife]

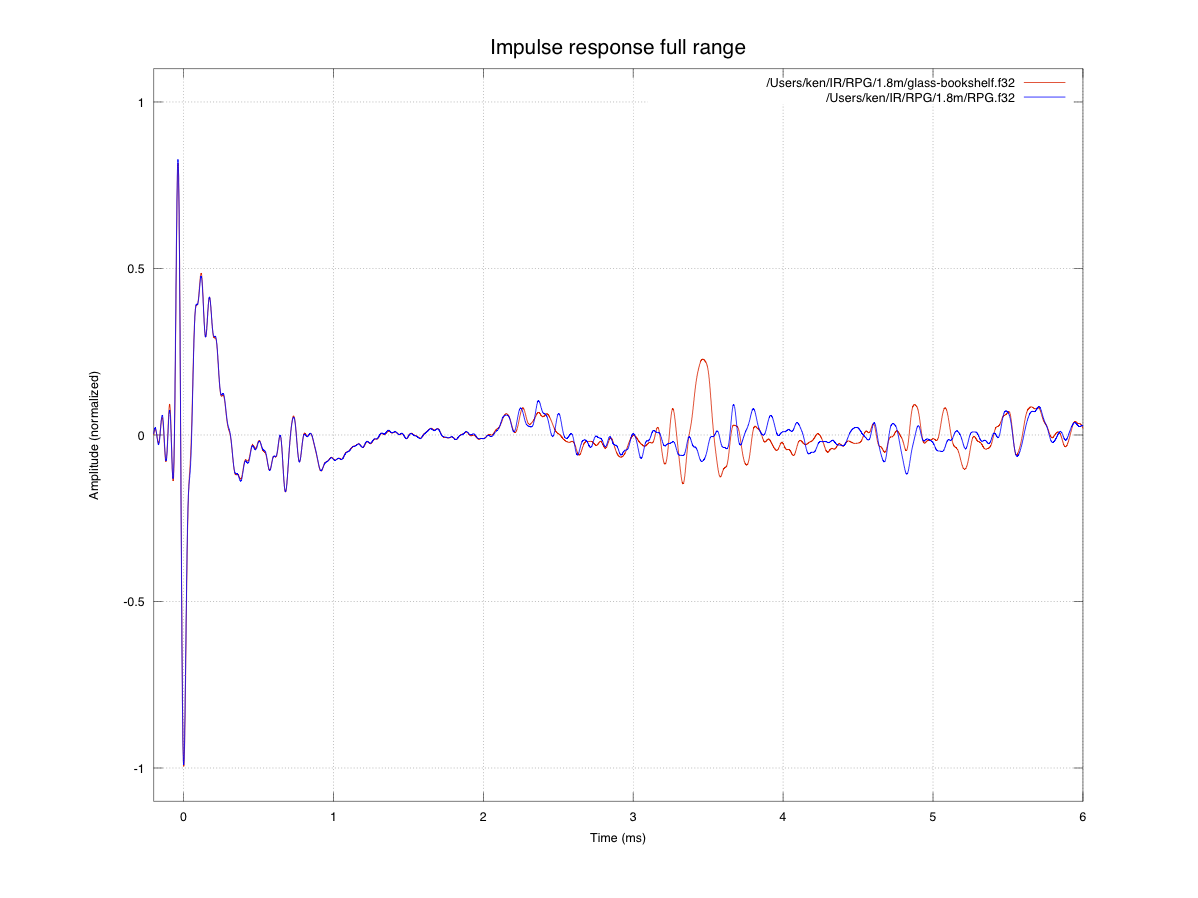

先看看impulse response全頻（關於impulse response是啥，看這裡 http://records2ear.blogspot.com/2010...sponse_12.html ），
紅：無，藍：有

相當明顯吧？
轉成能量圖，看dB數差異

差異還真不小！9dB啊～超過二倍的音量哪～

加上擴散板後，行程比較短，因此由2.3ms起反射音就與沒用擴散板不同，
但那些反射音的振幅都不高。
顯然確實有壓低反射音強度的擴散作用。

[drunkenlife]

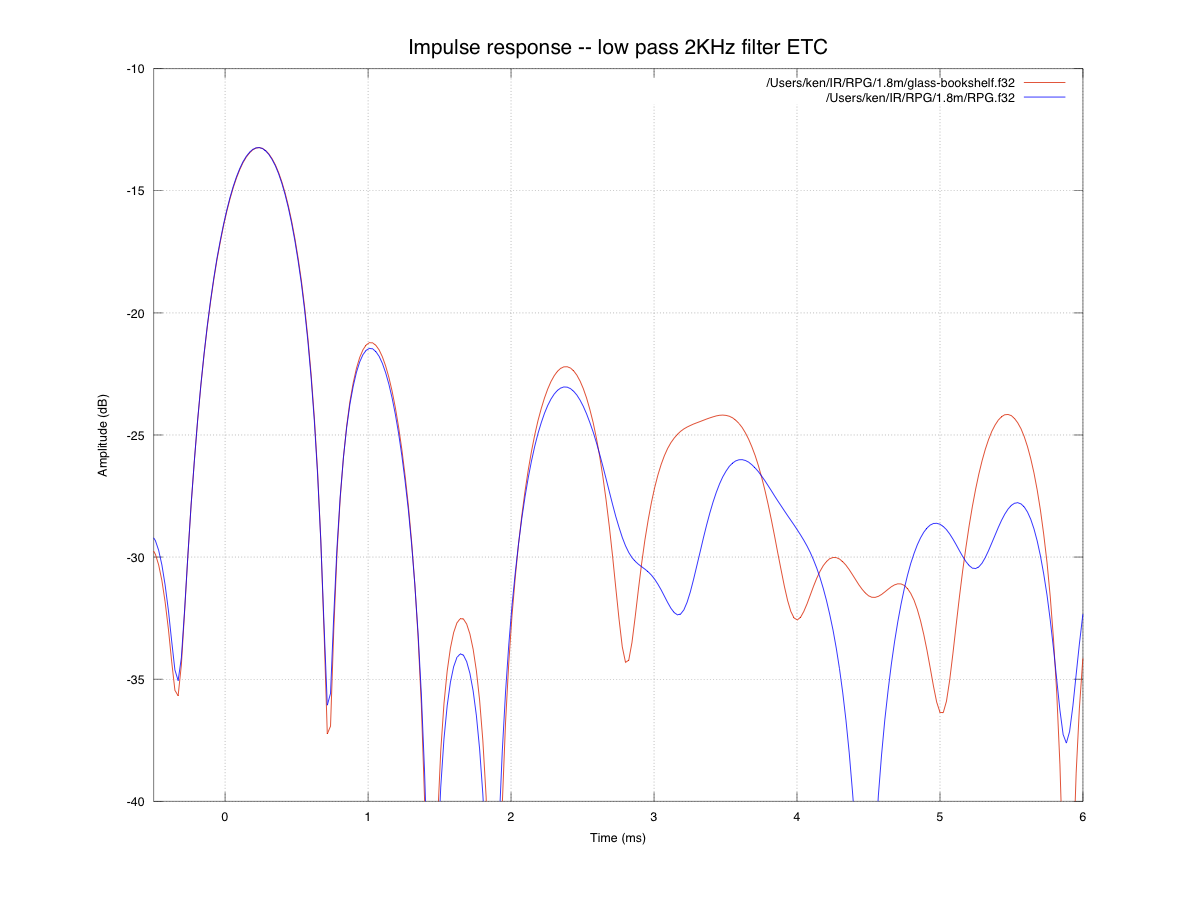

再看2KHz以下的中低頻段

也有1~4dB的改善效果，而不是僅止於保麗龍材質吸收高音的效果而已。

[Leo Yeh]

有機會應該要試試正牌的
RPG Skyline http://www.rpginc.com/products/skyline/index.htm
另外那也不是叫二次餘數擴散板

[drunkenlife]

振幅頻率響應

800Hz起平緩很多，間接音造成的梳狀濾波效應那鋸齒狀的頻譜響應大幅減少，
可見得間接音被擴散板相當程度的壓低了～

[drunkenlife]

這擴散板的最大深度11cm，13步。
以這個軟體計算 http://www.subwoofer-builder.com/qrdude.htm
得中心頻率為1.444KHz，作用範圍為722Hz~6.88KHz，與實測所得相當接近。

這擴散板名符其實，有效的壓低反射音峰值強度，而且作用頻段很寬廣，不枉其威名～

[THXman]

|(|-

一個是鳳梨.一個是香蕉.
不同的東西.
那個仿xx的就......,原來是臘像....

抱歉,走錯了,我以為走進了冰果室吃水果.

[chsiang]

drunkenlife大,

我好像看過資料, 這種擴散版最好距離擴散最低頻率的3倍波長以外方能有最佳的效果, 看照片您的空間距離好像不夠遠, 照字面說1.3M好像剛好落在3倍附近!?

是否您有實際的良測數據說明距離與擴散效果的關係?

謝謝!!

[drunkenlife]

我好像看過資料, 這種擴散版最好距離擴散最低頻率的3倍波長以外方能有最佳的效果, 看照片您的空間距離好像不夠遠, 照字面說1.3M好像剛好落在3倍附近!?

這軟體 http://www.subwoofer-builder.com/qrdude.htm
也會算出擴散板與聆聽位置的最短距離，
以測試的這個擴散板而言，是0.71m（怎麼算的，我就不知囉...）
測量時約1.58m

其實在用這個軟體之前，我也不知道還有最短距離這件事勒～
這數字該是指作用頻率下限的有效作用距離吧...

是否您有實際的良測數據說明距離與擴散效果的關係?

測量時倒是沒想到做這個比較，
麻煩的是距離一遠，間接音的振幅就低的多，除非等比例調整直接音距離，否則還得normalize數據，挺麻煩...
而且距離拉遠，空間其他五個面的比重就會加大，這又多了變數，搞的很複雜...

這測量就是為了避免這點才刻意拉近，原本喇叭是擺在牆角，聆聽位置也靠牆，靠DRC處理間接音問題。

[Brachy]

~~~~

其實在用這個軟體之前，我也不知道還有最短距離這件事勒～~~~

真的常常自行動中又會發覺更多問題, (sweat)

不行動或沒有真正實驗, 往往會錯失許多獲取知識經驗的機會呢!:):)
