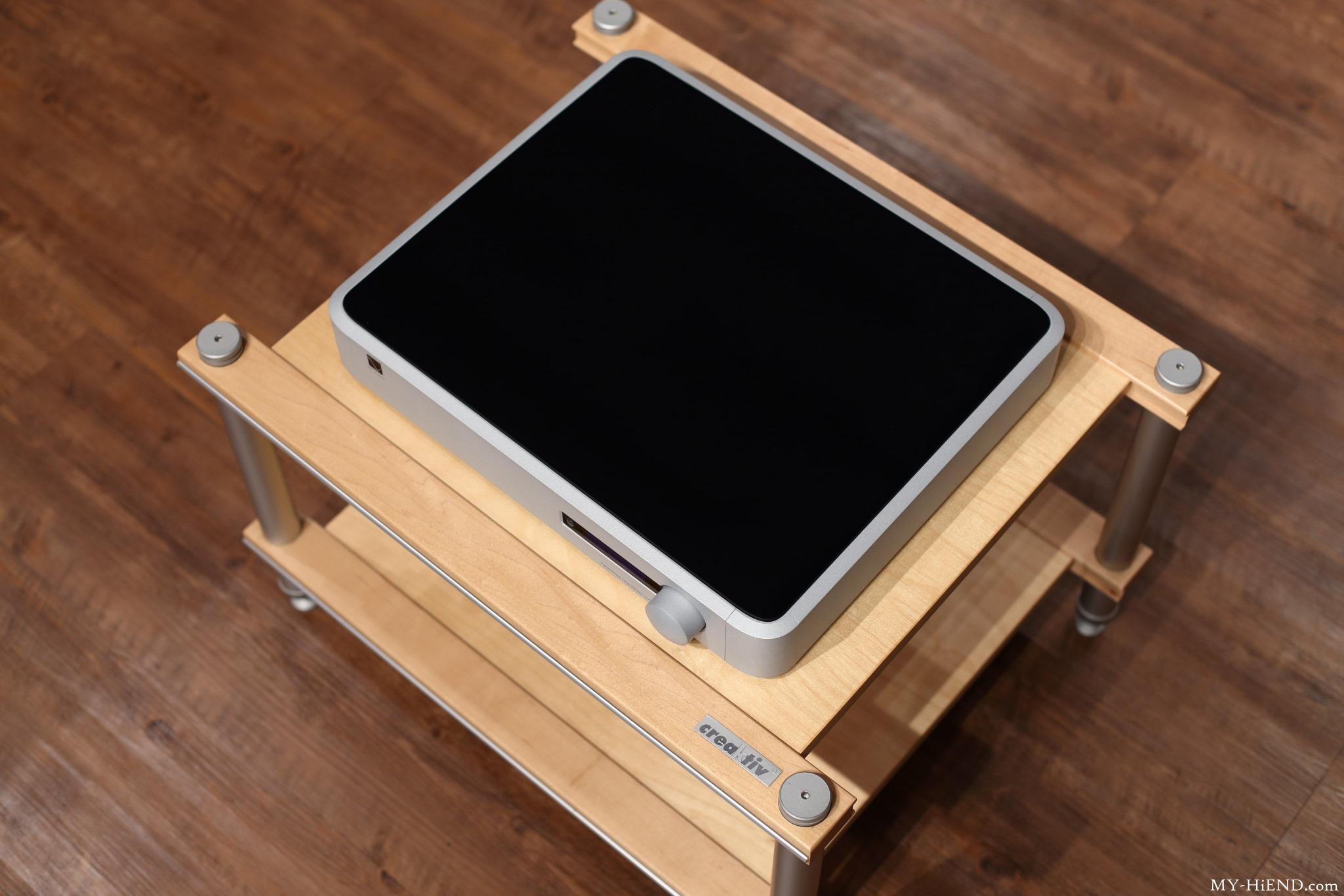

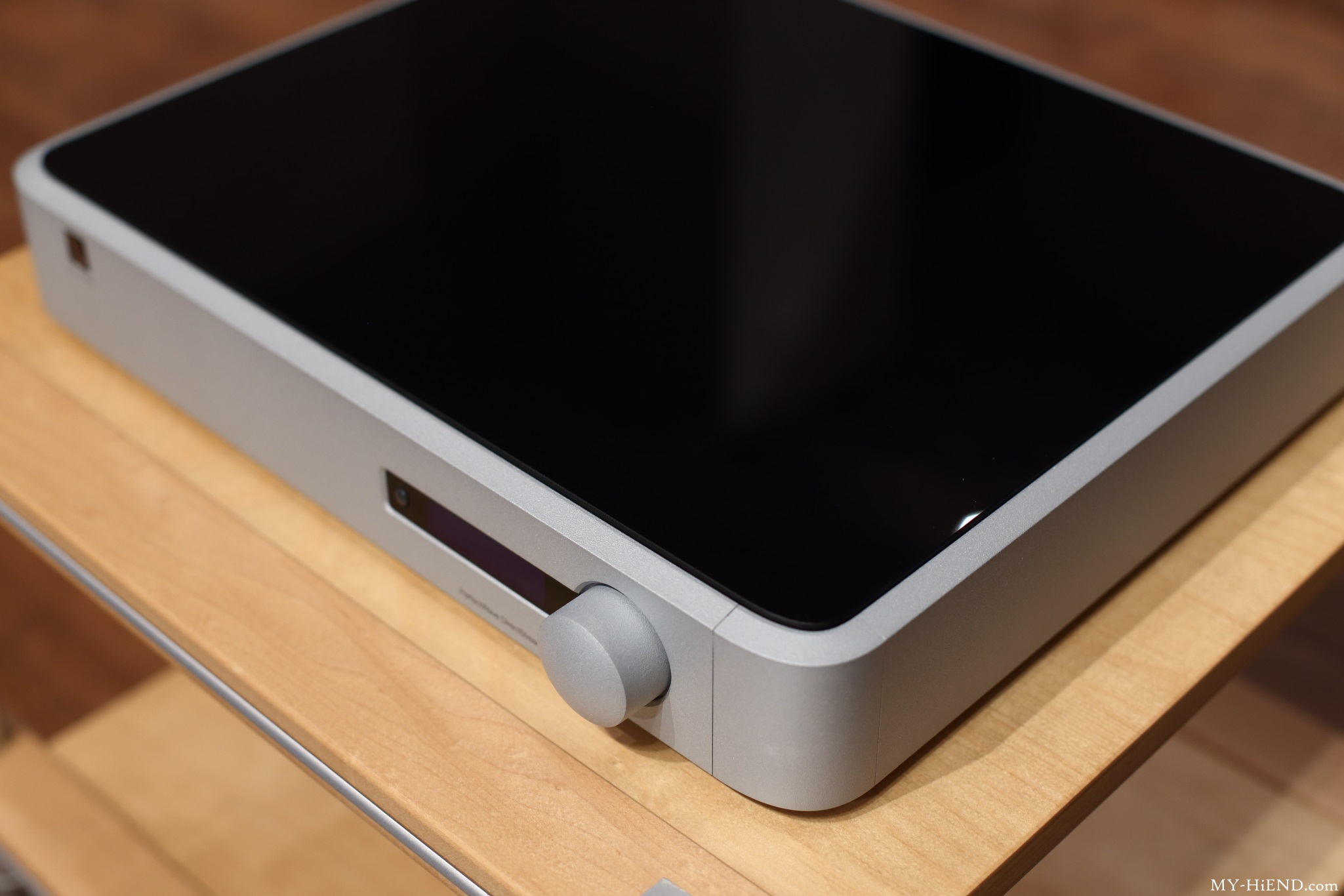

    預設 最純的1Bit數類轉換器: PS Audio DirectStream Junior DAC

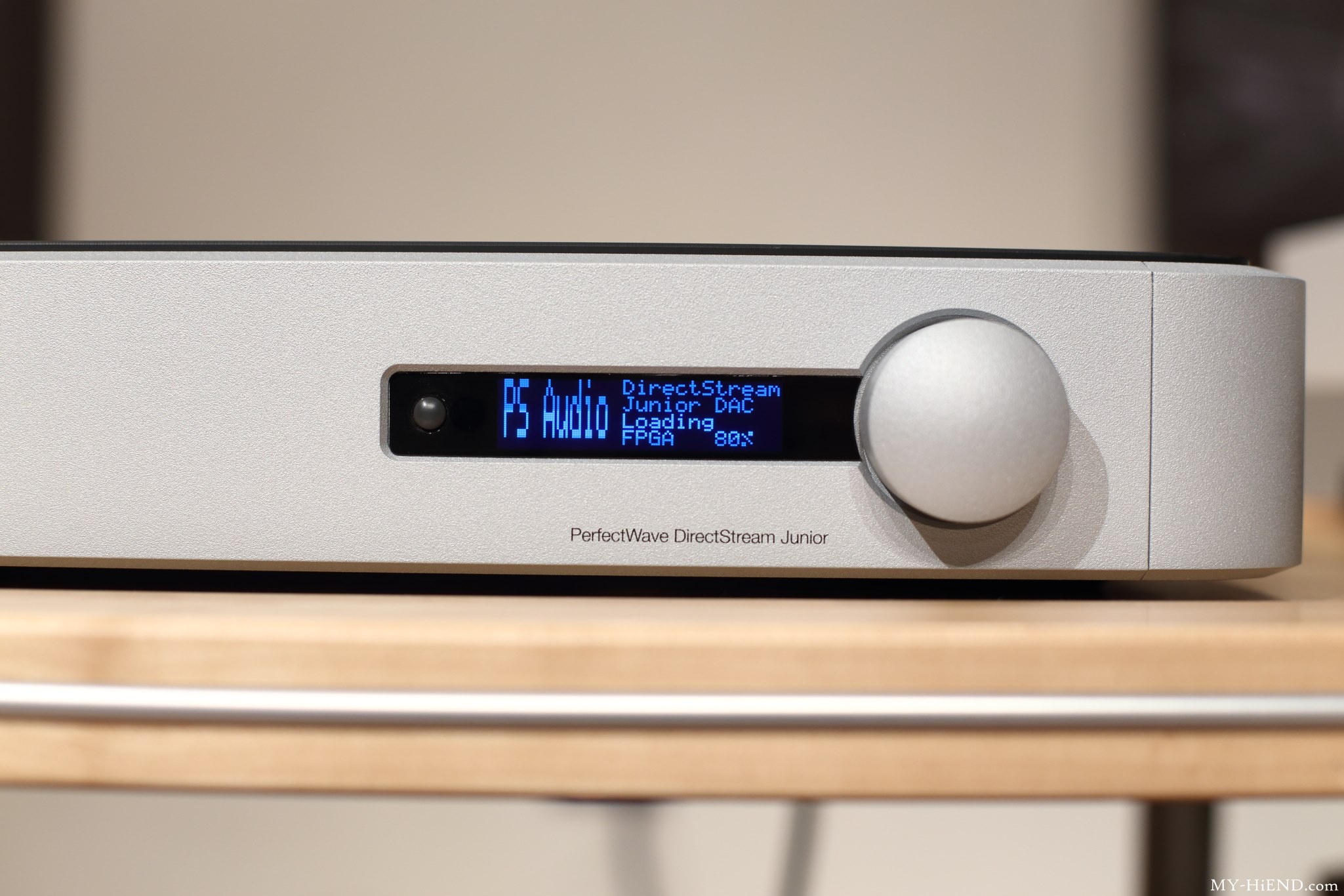

    PS Audio的高階數位類比轉換解碼器為DirectStream DAC,本次試聽的正是他的次階小老弟DirectStream Junior DAC,兩部器材都使用純1bit的解碼架構,無論輸入源為PCM或是DSD,只要一進到解碼器內的第一步就是先透過升頻轉換為30bit/28MHz,10倍DSD取樣率的檔案,然後再降至2倍DSD,1bit/5.6MHz削去噪訊,並做數位類比轉換的動作。此設計核心為FPGA(Field Programmable Gate Array),設計者可依照需求將功能寫入FPGA晶片中,不使用現成現成的DAC晶片。

    PS Audio認為傳統的PCM解碼方式在線性度上並不好,很難有設計能讓每一階輸出都達到相同電壓值,其中梯形電阻(resistor ladder)是較為線性的設計,但很難達到一致的元件特性,大量元件的採用形成很難的配對過程。DSD的1bit也比PCM多bit減少大量錯誤發生機會,PCM解碼需要更多恢復錯誤的工作以保持訊噪比和傳真度,增加許多負擔,且如訊號中稍有損壞會發出很大的聲音。這些是PS Audio在高階數位類比轉換器上一致使用DSD解碼的原因,僅需使用低通濾波便可完成,相對單純而且能保持線性。而且有趣的是許多PCM解碼使用sigma-delta調變,得到近似DSD的訊號,在錄製音樂的過程中也多使用sigma-delta調變的A/D轉換器。DirectStream Junior DAC內的sigma-delta調變具有超過50bit的位元寬度,其中30bit用以訊號處理,20bit的音控位寬,幾乎沒有音控訊號損失。

    DirectStream Junior DAC不使用主動式濾波器,如果在類比處理中不夠線性或頻寬不足,很可能將DSD原有的高頻噪聲帶回可聆聽頻率內,導致低電平噪聲,為了保持低噪聲與線性度,設計結合了高速對稱的Video Amp與被動式輸出濾波器。DirectStream Junior DAC內採用一個主時鐘處理音訊,可以對應任何訊號取樣率(44.1kHz、88.2kHz、48kHz、96kHz等),不使用多個時鐘以減少錯誤和噪聲產生,以及不同時鐘間統整的相關問題。內部使用的FPGA輸出使用最慢與最低驅動器,盡可能減少噪聲,在CMOS晶片的使用上也一樣,降低了噪聲與jitter的可能性。內部採用平衡訊號架構,本身減少輻射干擾也對其較不敏感,並減少接地與電源噪聲。在任何能解決jitter問題的部分如元件選擇、訊號連接、甚至電路板上的線路都是非常謹慎的處理。在音頻電路上採用0.1%低溫薄膜電阻,5%的薄膜電容、關鍵位置則使用2%薄膜電容,1/4W、1/8W或1/10W的電阻,在溫度控制上非常出色。

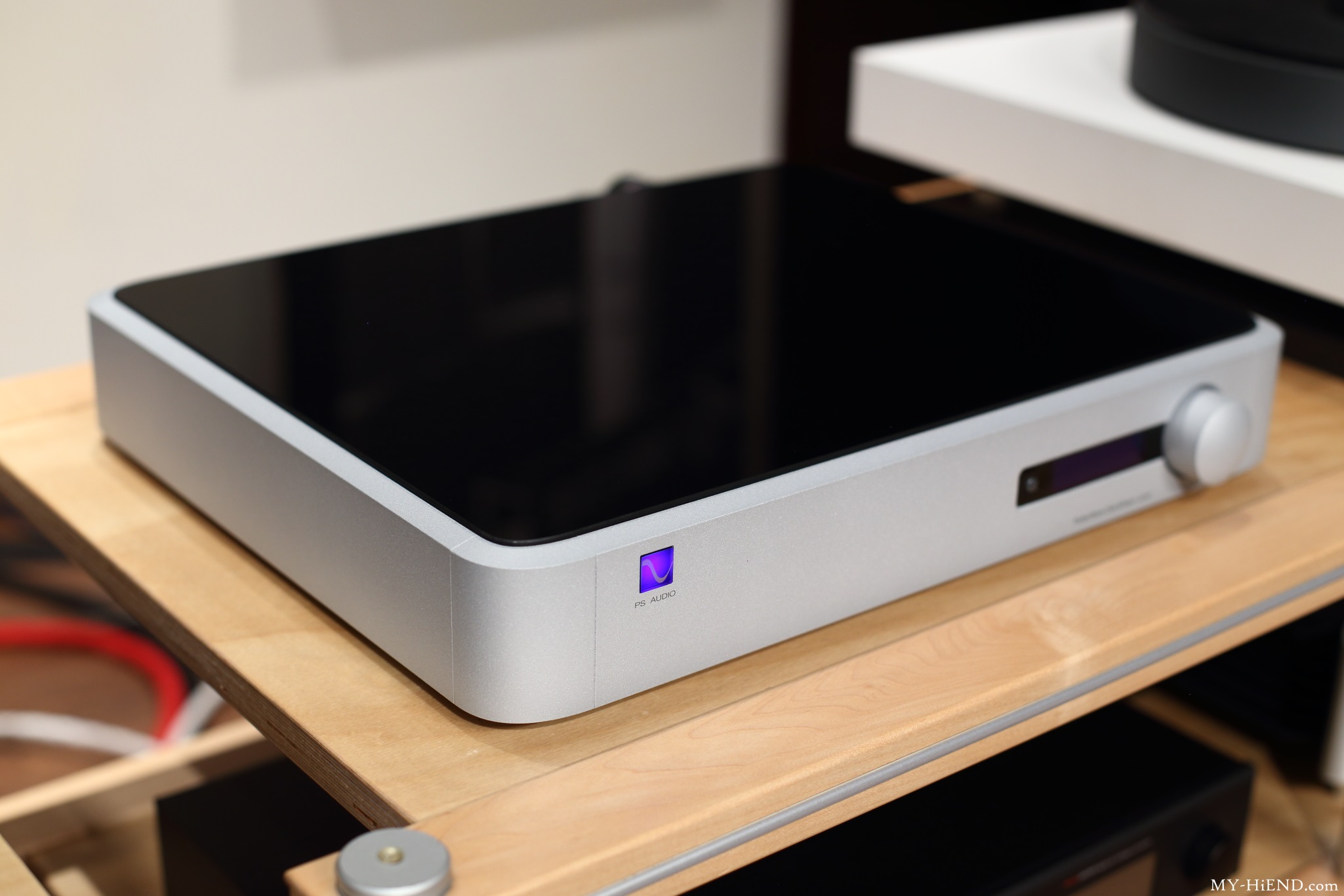

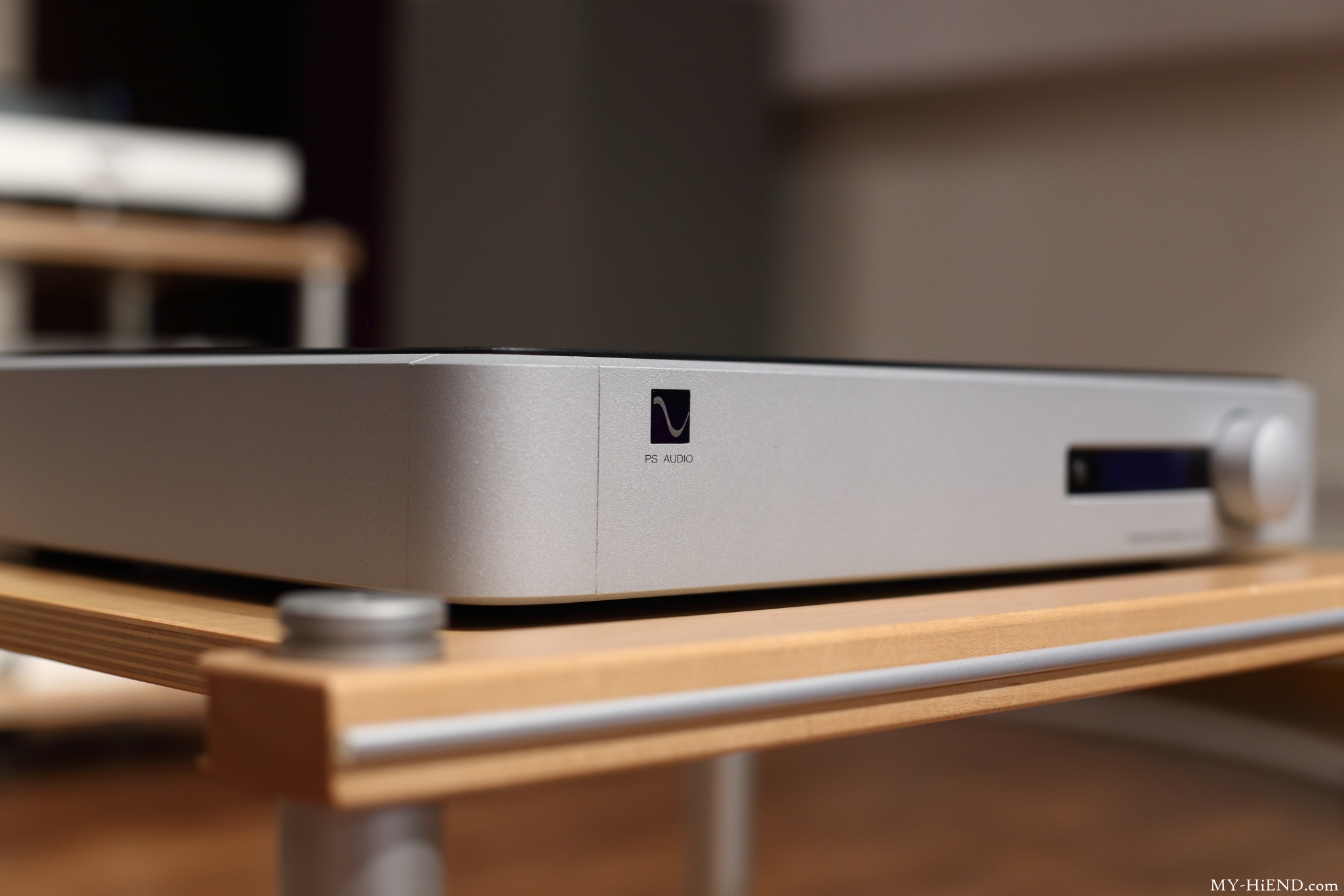

    PS Audio DirectStream Junior DAC從型號上看是一部數位類比轉換器,解碼程序使用自家的FPGA處理,無論數位檔案格式,最終一律轉以DSD再轉換為類比訊號,是其與他品牌最大不同之處。

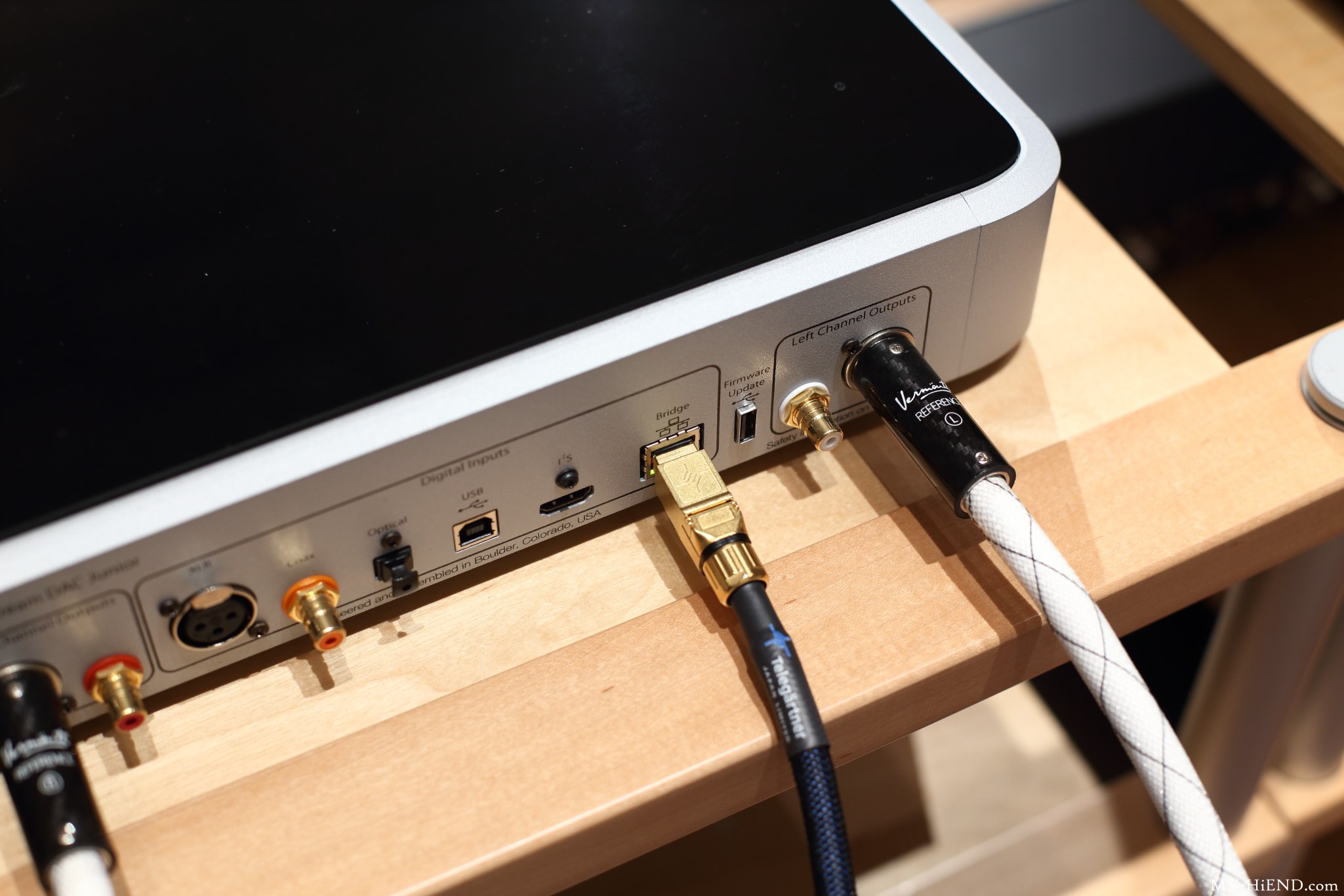

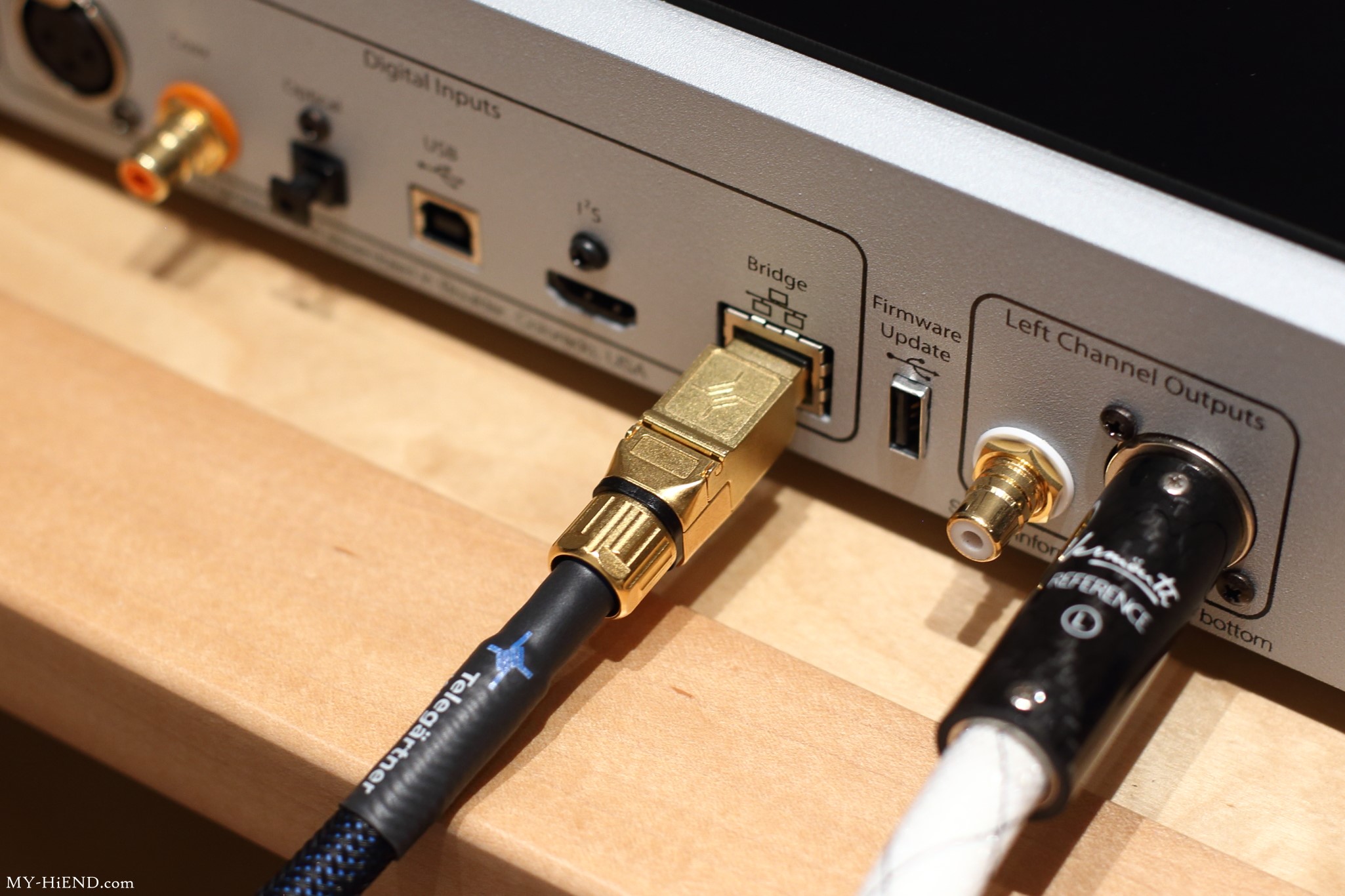

    但DirectStream Junior DAC實際上還具有網路模組,能夠作為網路串流播放機之用,且不僅是附加功能,而是完整支援現今最夯的線上音樂服務,包含Roon Ready、Tidal、Qobuz,甚至是full MQA Decoder,功能與其他頂尖專用的串流播放機並無不同。

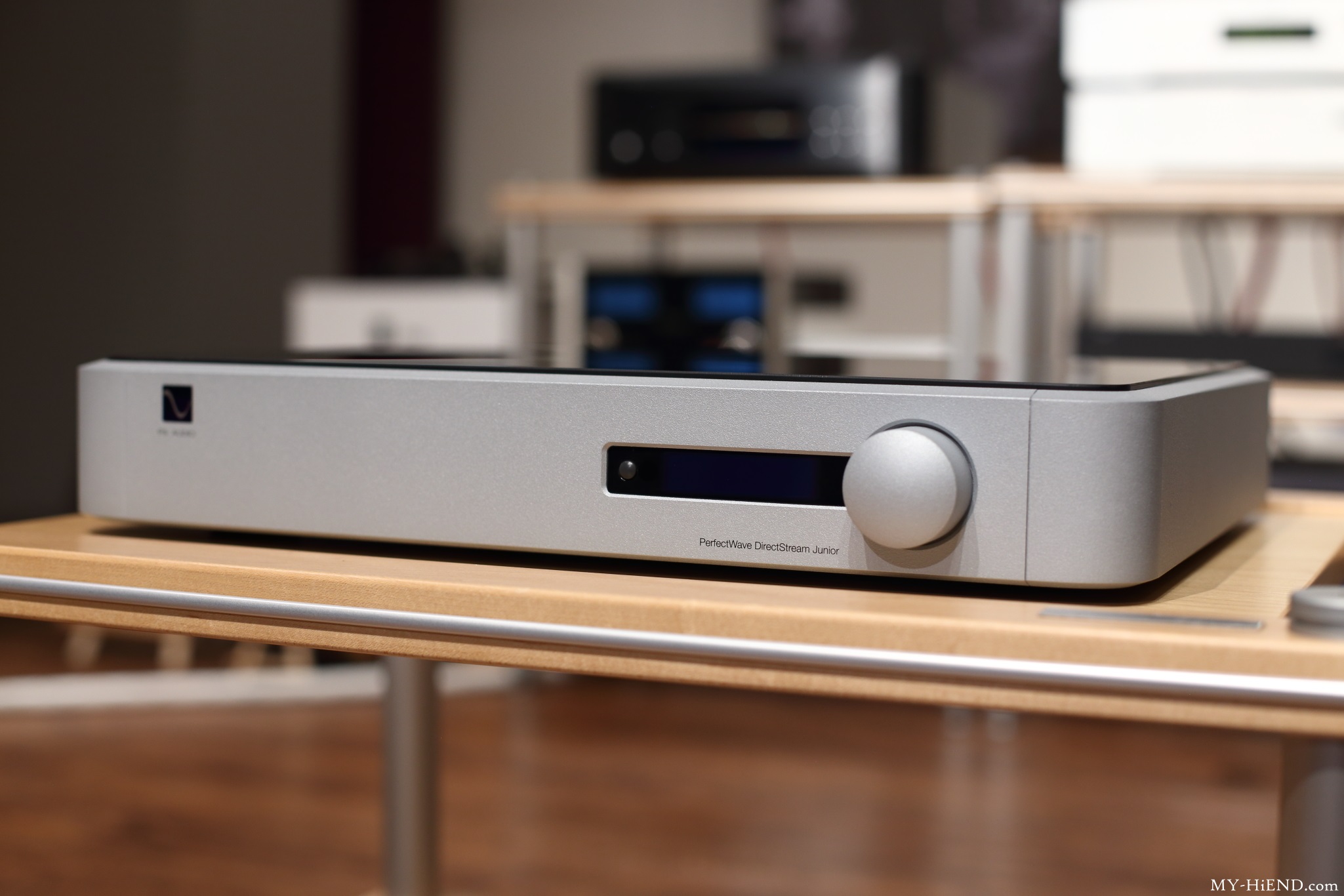

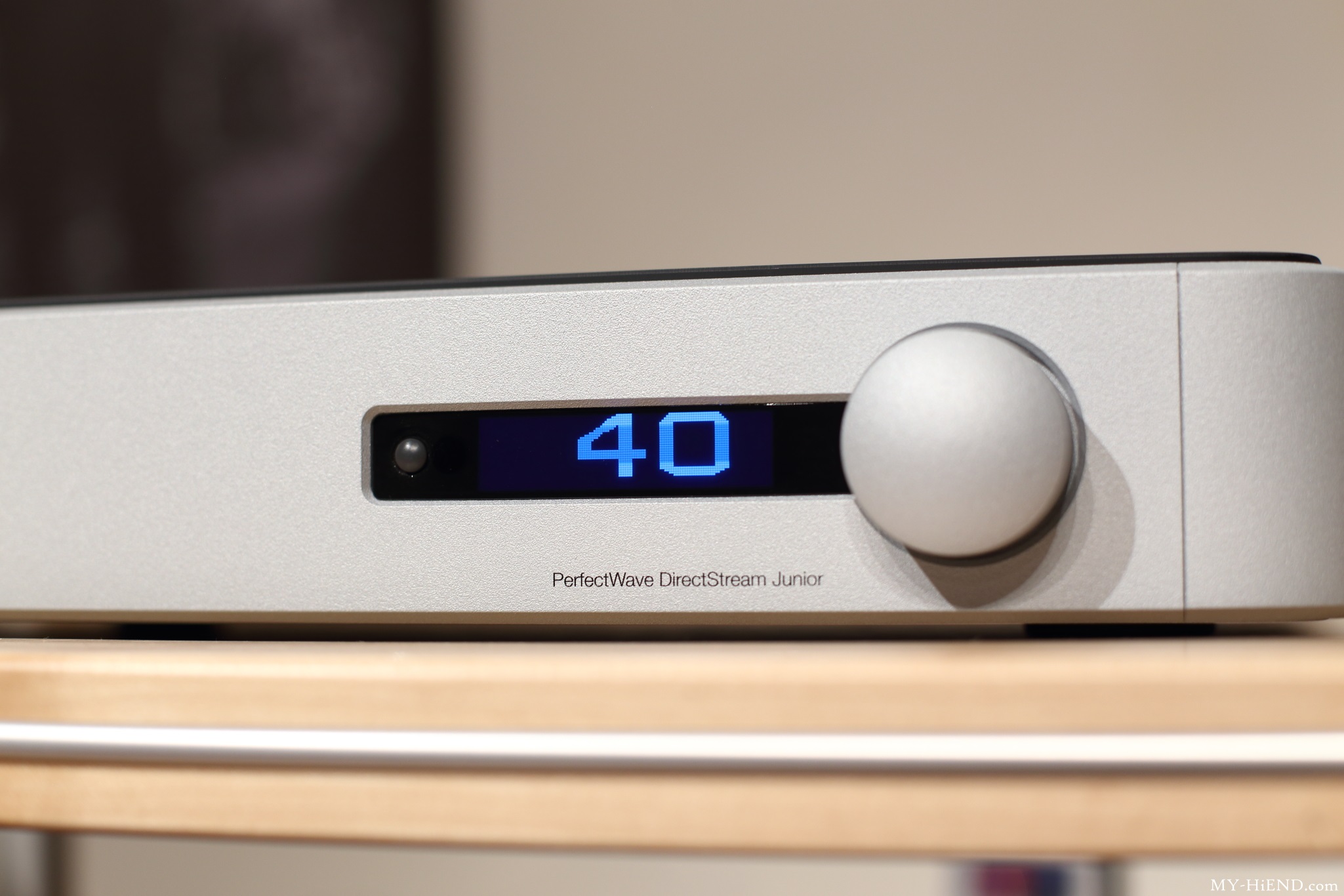

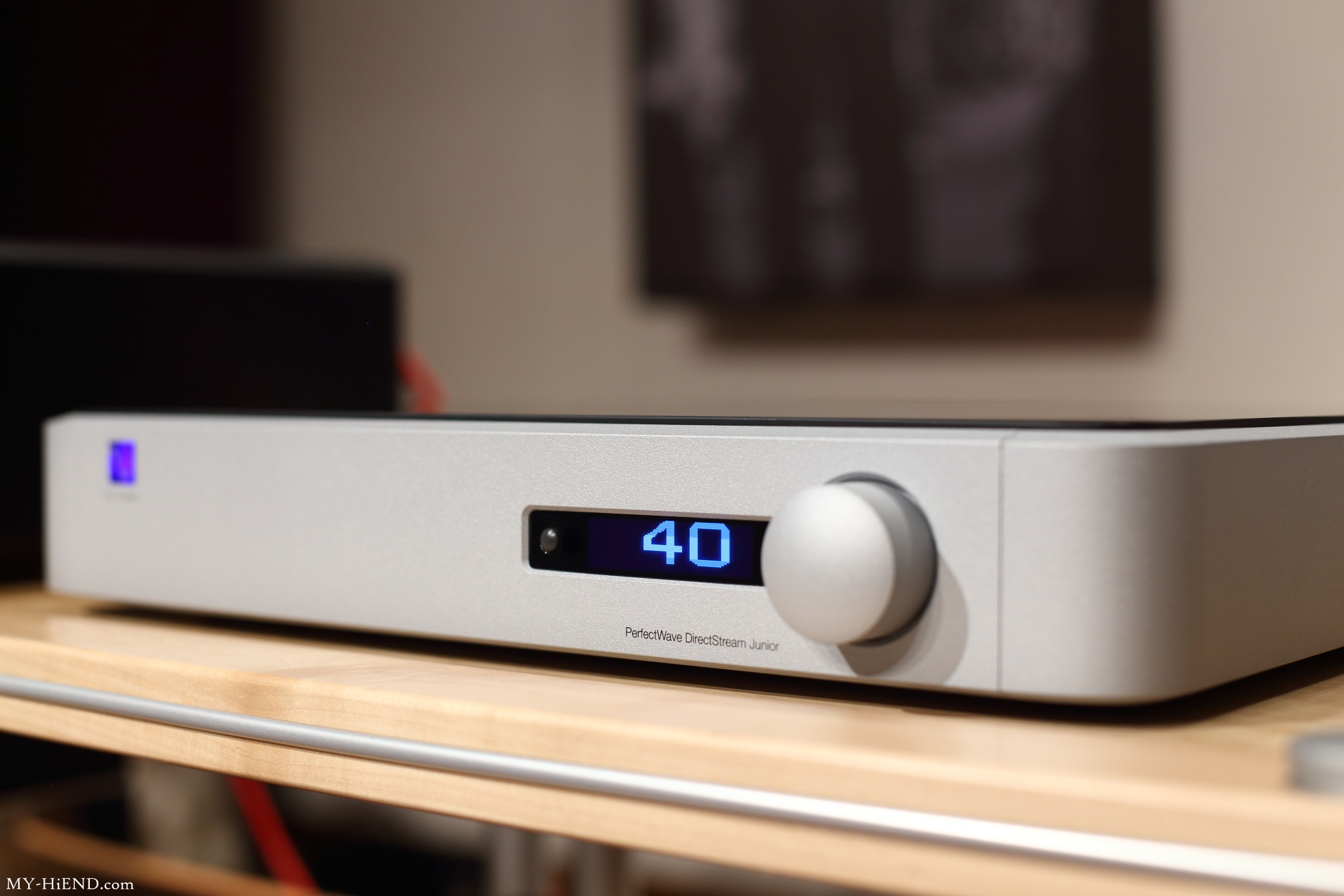

    DirectStream Junior DAC並帶有前級音控,增加直入後級擴大機的應用,用家能在前面板直接調整音量或是在控制器(電腦、平板等)內的音樂撥放軟體連動控制音量。

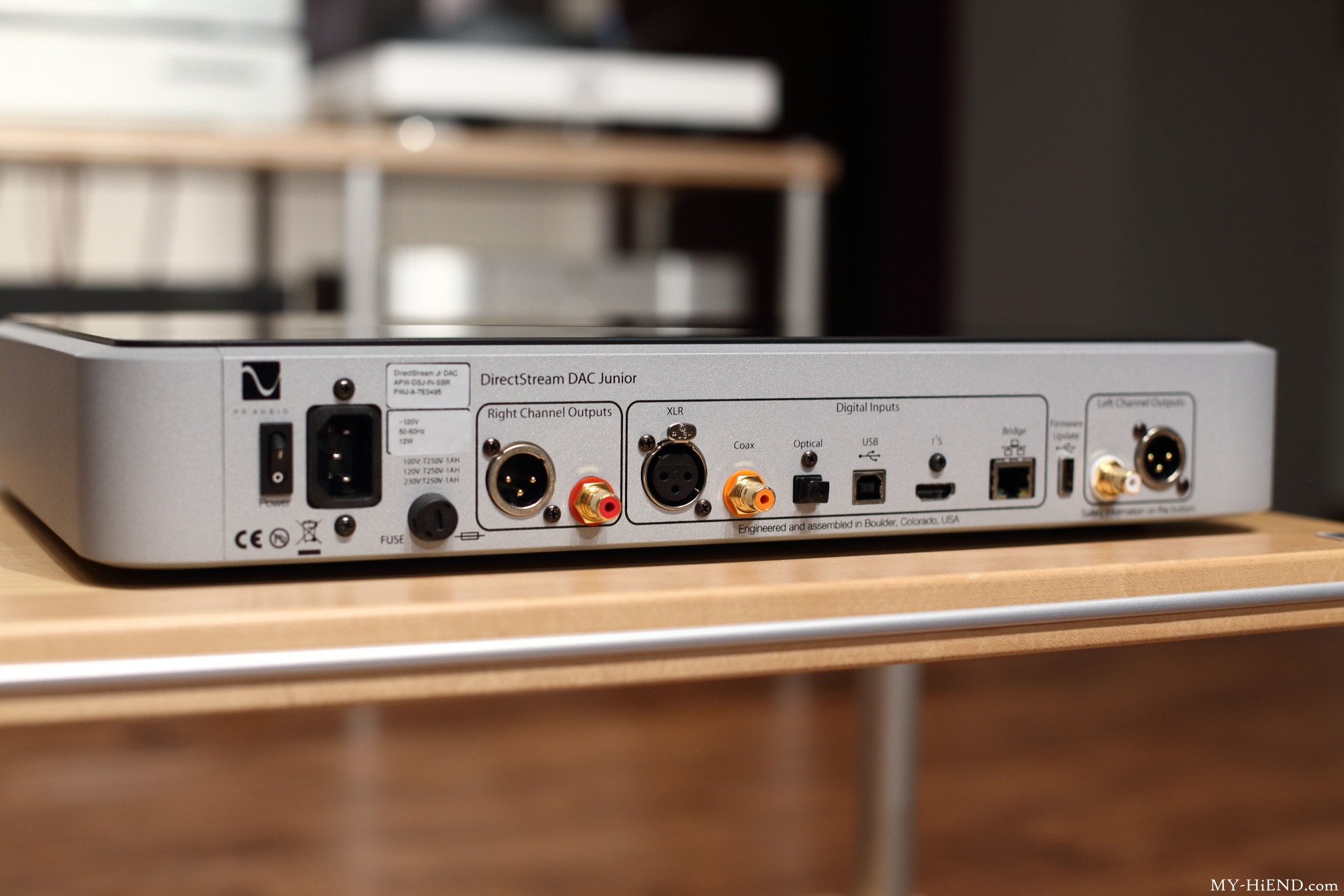

    另外PS Audio的器材幾乎都有一組I2S的HDMI端子,這是用在同品牌器材間高速傳遞訊號的最佳路徑,甚至能直接傳輸DSD原生檔案(非DoP),但此HDMI僅作此用,並不能連接其他品牌器材的HDMI端子傳輸訊號。

































    此篇文章於 2020-08-10 05:09 PM 被 Ted Chen 編輯。
