電源專線的改造

今天下午進行了電源專線的改造，謝謝syurong1116的辛苦

首先是解決壁插的孔14平方的線沒辦法進去的問題..就是先使用壓接端子

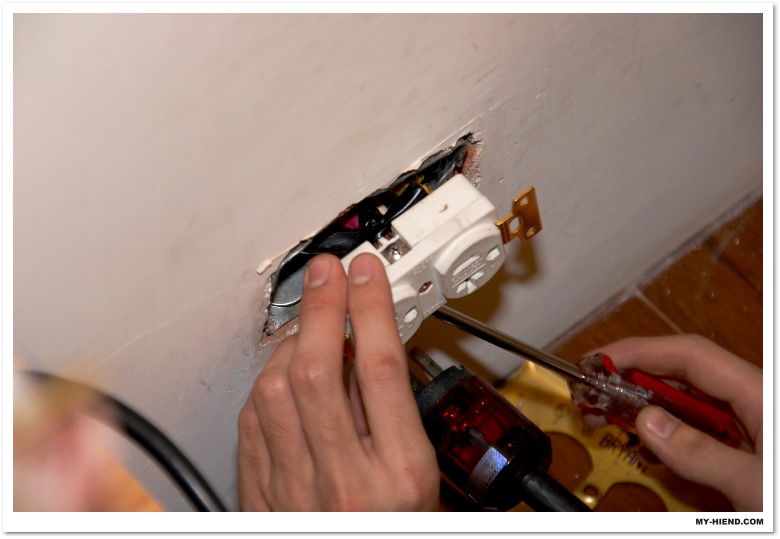

先把原來的拆下

http://www.my-hiend.com/leoyeh/2008d/IMG_8107t.jpg

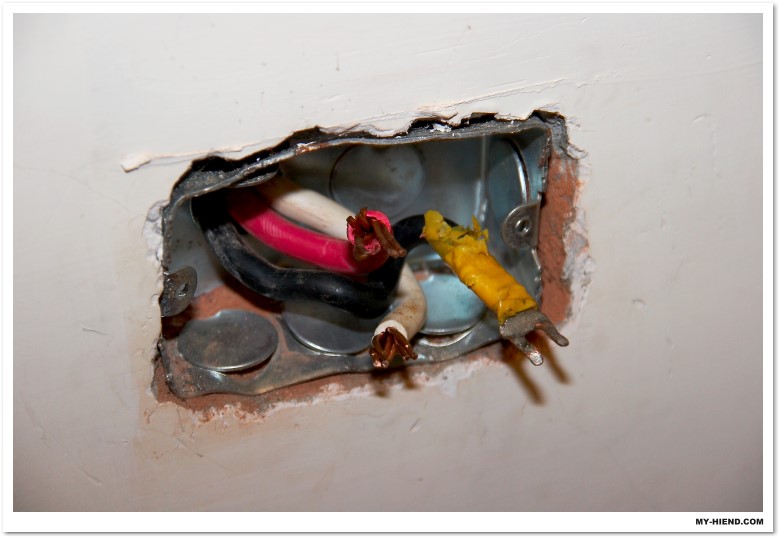

為了塞進插座的14平方的線，被我剪掉一半內芯，大概只剩5平方，還要分開才能勉強用，當然是慘不忍睹...

http://www.my-hiend.com/leoyeh/2008d/IMG_8110t.jpg

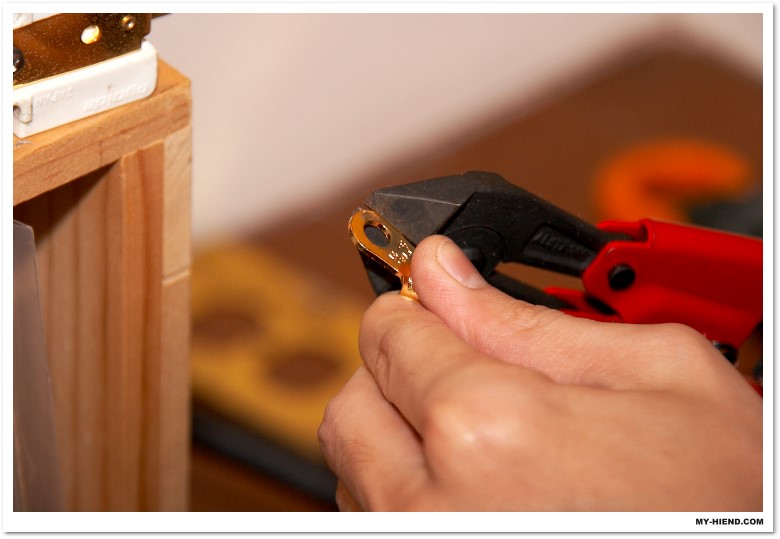

量好壓接端子的大小後，進行裁切修正，才能與插座的螺絲座吻合

http://www.my-hiend.com/leoyeh/2008d/IMG_8116t.jpg

http://www.my-hiend.com/leoyeh/2008d/IMG_8118t.jpg

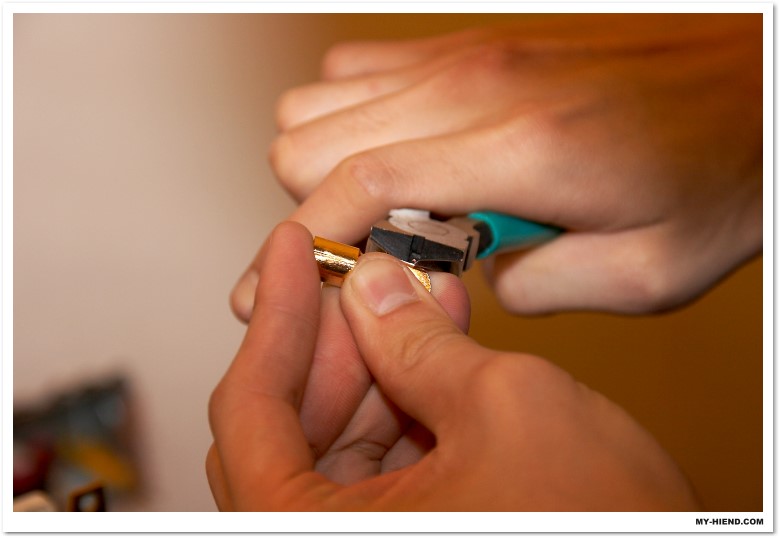

量得非常剛好

http://www.my-hiend.com/leoyeh/2008d/IMG_8120t.jpg

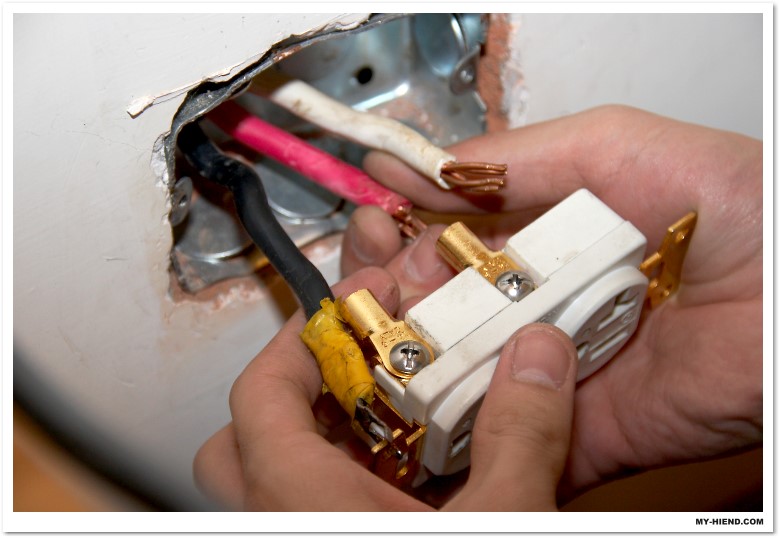

裁修了3個壓接端子後，跟線的位置進行調整，這部份可需要經驗的，到時後鎖上才會好鎖

http://www.my-hiend.com/leoyeh/2008d/IMG_8126t.jpg

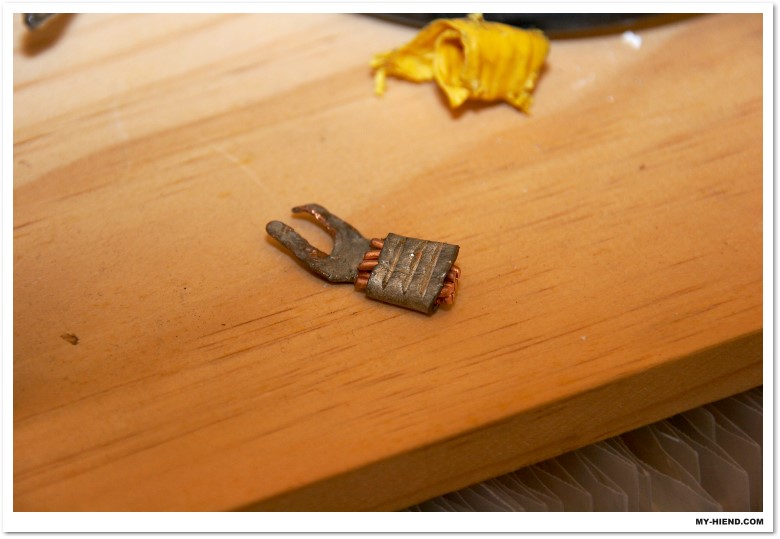

原本很鳥的地線壓接端子

http://www.my-hiend.com/leoyeh/2008d/IMG_8129t.jpg

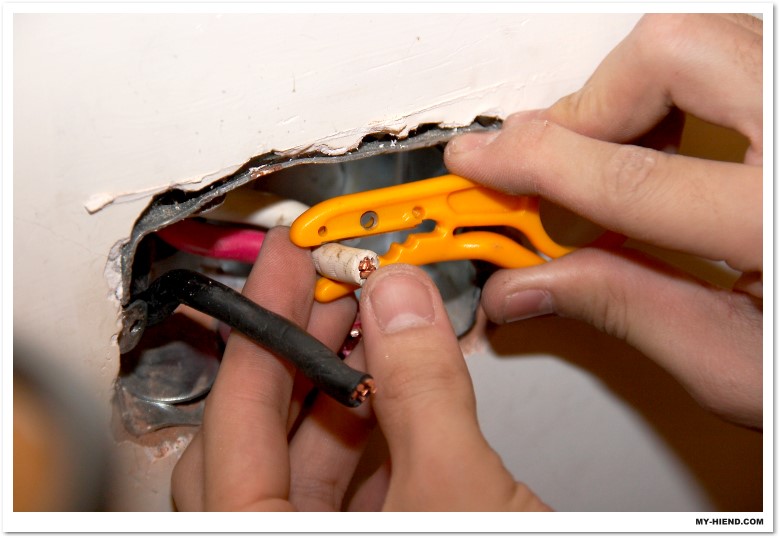

開始剝出新的線

http://www.my-hiend.com/leoyeh/2008d/IMG_8130t.jpg

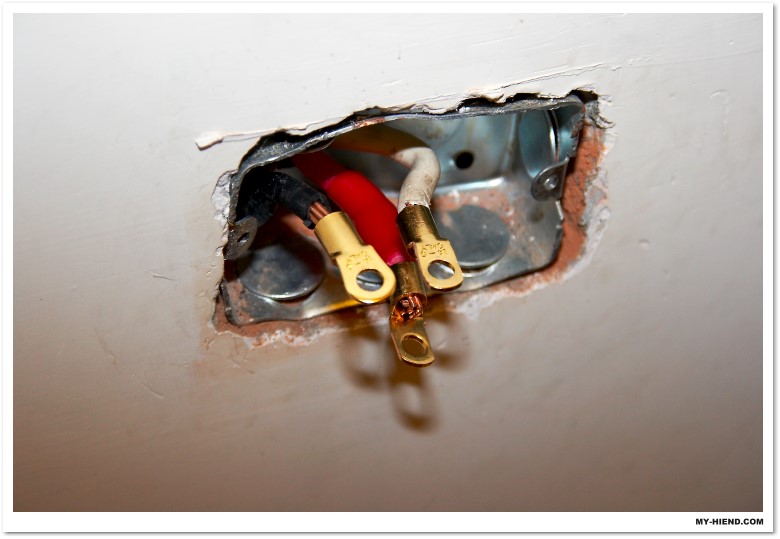

將壓接端子套上，準備壓接了

http://www.my-hiend.com/leoyeh/2008d/IMG_8134t.jpg
