吸音材料資料參考~~~這有些可參考要花些時間 是有幫助:D
http://www.ethanwiner.com/acoustics.html
邊牆吸音板 DIY ~~~~~
http://www.enjoythemusic.com/diy/110...treatments.htm
Echo Busters Decorative Acoustical Room Treatments
這廠牌是這用的最普遍的吸音材質
http://www.positive-feedback.com/Issue2/echobusters.htm
http://www.mbd-indo.com/Product/Echo/ECHO.html
繼續模擬..Decay..
由 room eq wizard 20-300hz~推算到15khz值.
上面紅線是.50msec-即20分之1秒
下方推算是.160msec值-即0.16秒.
目前都是以-(接近)夾板面吸音係數(0.2)值x6個面材來估之.
看來..表面材之選定還要下一番功夫.:|
http://my-hiend.com/vbb/picture.php?...ictureid=14591
中段頻率瀑布圖..
約250hz與300hz-各有一個凹陷
250與之前60多處接近..凹.300還好:o.
http://www.my-hiend.com/vbb/picture....ictureid=14603
但是.
基本上.是個"空的"房間模擬.?
0.05秒之前尚可..到0.16秒就嚇人了..
所幸-將來家具器材..進駐.會改善的.(blush)
再探討..模擬~
紅~原本.離背與側各1米.
藍~SP向前(人)與向中心.各挪移1米距離.
接近純 1/3 擺位法了..空間不大還真做不了!
凸點並無啥變化.極低頻反而略多一些.
但整體是改善了..尤其是60~100hz..150~200hz改善不小.
空間特性已越加明顯了..
單要靠擺位來..平衡極低~300hz..是有其天限存在.?!:|
http://my-hiend.com/vbb/picture.php?...ictureid=14610
輕鋼架天花當年..著實被捧過一小陣子.現幾乎絕跡了.外觀已不符需要..
印象中.我似乎沒有處於這樣的店家或空間內過.
應該說太少進音響店家了.?
倒不是.這種商空用天花板材有多糟糕於視聽空間..:o.
看看現在發展的材料變化..誠品..高鐵站..百貨名店.
例如上回 drunkenlife提問過的.
立型格柵狀的天花板..
光以外形判斷.集~低度影響挑高..好藏燈.空調.施工快.價低.安全.免油漆(日後維修方便.)多種外觀色彩.日後拆除可回收...還可以活化聲音.?
就是得將它之上..所有物品(包括裸露樓板.)全部噴成黑色..以利視覺..
但..委實前衛了點..
本也想用於此案件.但考慮用主觀感..還是用傳統作法.
包樑~做間接照明(LED變色)好裝崁燈/調光..藏吊隱空調機..投影機..
輔助以"美絲板"600x600x25TH規格調音板.算不突兀/可以融入家居裝潢.:)
大部份容易買到的吸音工具都是對中高頻以上效果比較顯注. 300Hz以下可能要靠別的東西幫忙了. 如果要模擬吸音,要用什麼參數模擬?很好奇呢:P:P
http://my-hiend.com/vbb/picture.php?...ictureid=14629
調音天花板預設選項之一.
類似藻井造型.
600x600x25mmTH.
但不會用太相連.太大片.:|
http://my-hiend.com/vbb/picture.php?...ictureid=14628

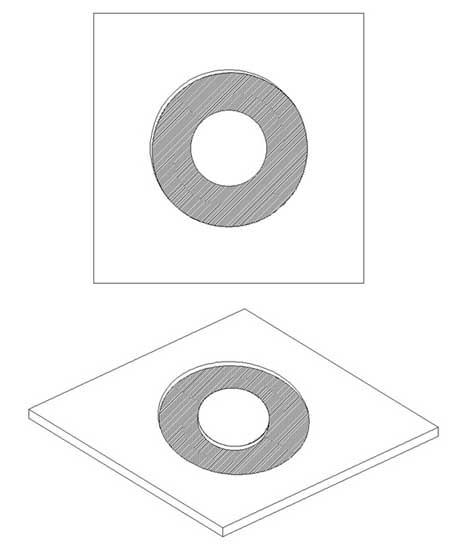

另一種.漣漪型設計.
與圓形崁頂燈或投射燈~算是素佩?
顏色可選.也可以噴同天花板色漆.以不明顯之.
吸音率約在0.5.頻段約在1Khz?.
故不宜用大片面積.?
簡單說不要搞整面牆或一屋子啦.:P
大公開..
http://www.my-hiend.com/vbb/picture....ictureid=14630

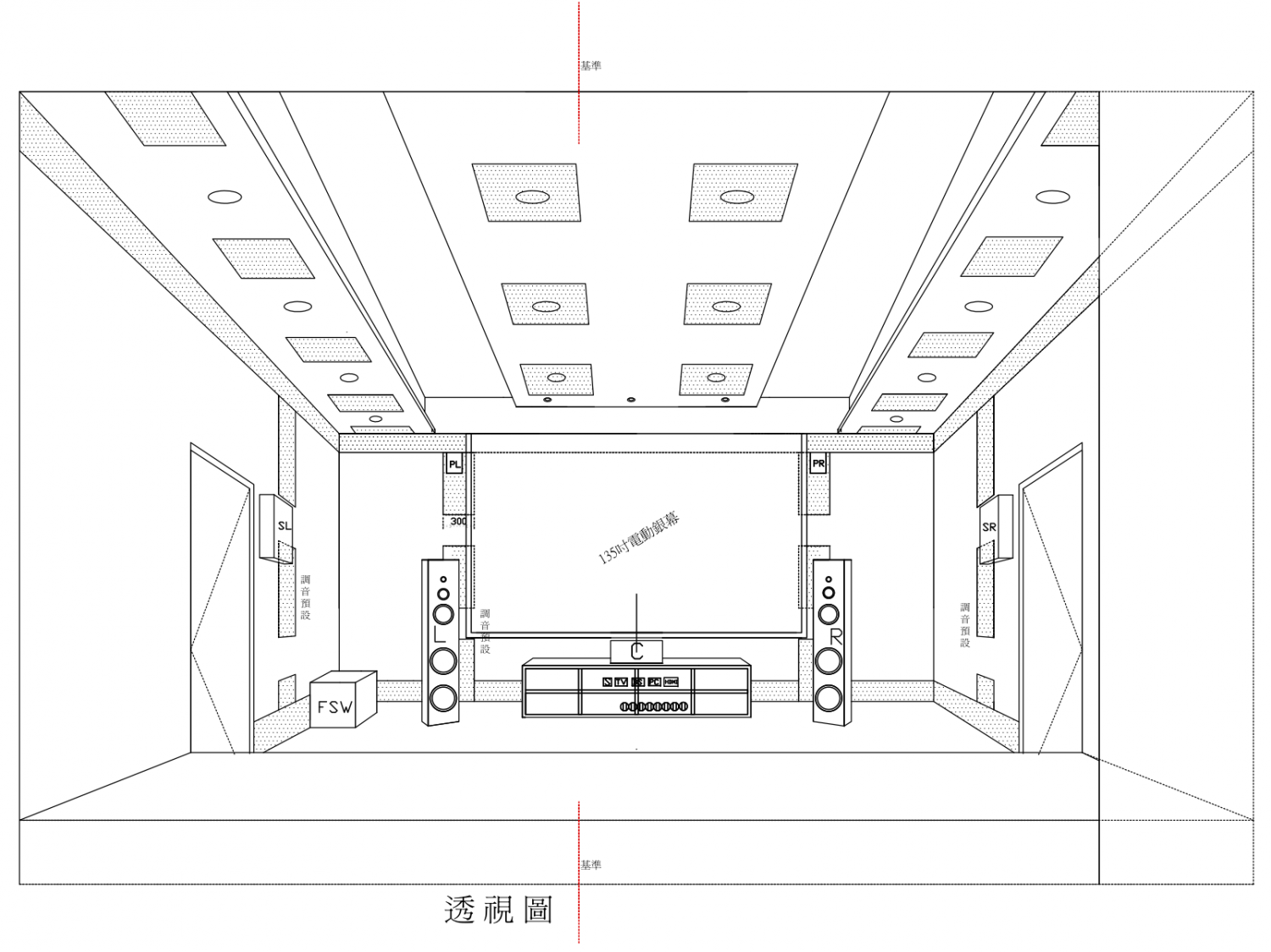

包樑均等.空調隱藏.燈具配置.銀幕預設.間/直接照度考量之後的天花板..打點點600mm框內就是預設調音板位置.
但基本上.是不凸顯出的:o..
中間U形相連處..
左右各1000mm.接銀幕盒處800mm.
是非間接照明區..就是樓板..保留原面噴漆吧.
其實整個間接照明區..
都可以利用強化+棉+局部穿透設計..做成某個程度-低頻陷阱..嘻.

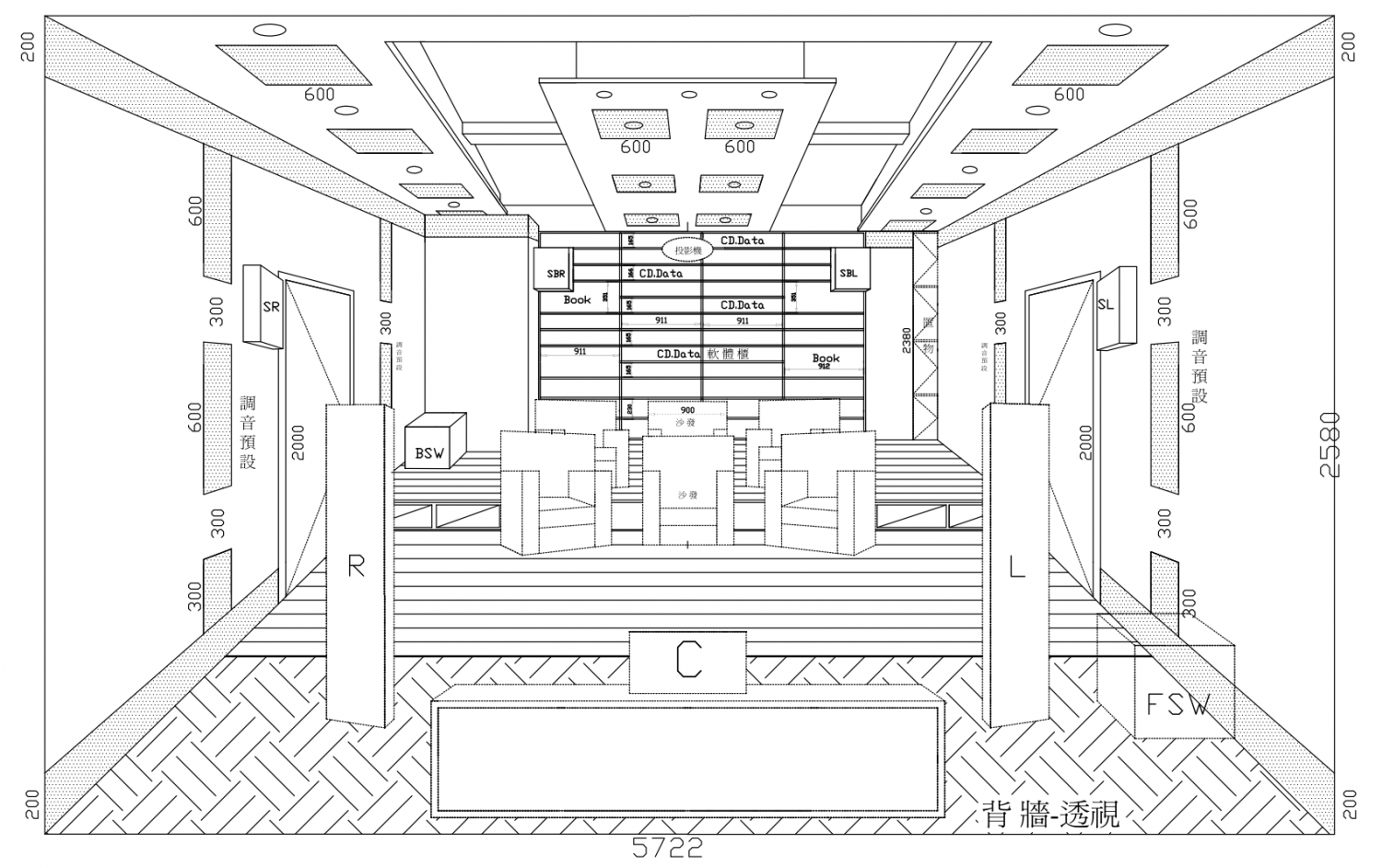

長或短邊擺法..?
還是動線/使用合理性在決定..:o
如 Brachy家..Mell家..Jackiex家..chsiang家?..Andy Chu家..
Musk店內..老余家..友站zeta89家....甚或 站長家..或一些所到過店家..是置(偏)短邊.
將軍..李教主..何版主..陳伯..Raywan..HK鄺大俠..chanc95..harrisonlin..CN newbjman..Jagdzaku..Jackwang..友站Sam..vt25..友人何兄..在下..等等或 po文可見的諸多 網友家空間...是置長邊.
其實端看適用性啦..專用者當然偏向自主性..8)
門移位了嗎?
我喇叭是擺長邊, 沒辦法動線的問題.....
但是在樣的大空間我還是會覺得擺短邊比較好, 長度夠, 喇叭叭出來音場會比較深......
長邊擺法音場深度似乎是天限?
如果們還是如之前規劃, 感覺把喇叭挪到石材地板區最前緣, 然後沙發擺在圖示中唱片架的位置因該很讚才是......
http://www.my-hiend.com/vbb/picture....ictureid=14680

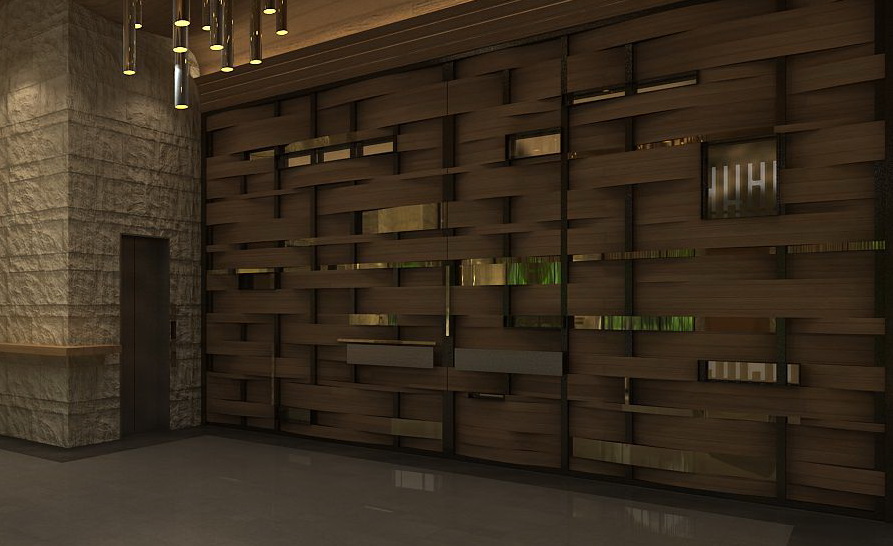

公設牆面參考..若弄成音響空間用(有點前衛)小加改變-
可以做到..既打散聲音/又是低頻陷阱.?:o
http://www.my-hiend.com/vbb/picture....ictureid=14681

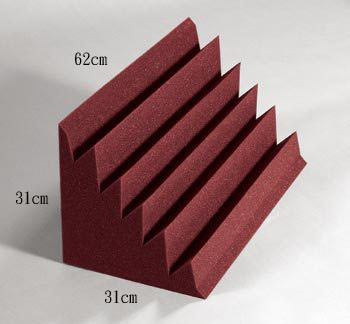

市售的 bass trap..放空間中有點-|-)..

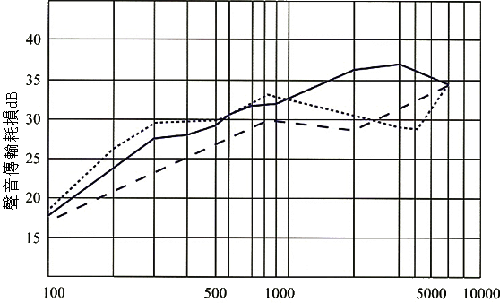

三種面材料的聲學差異性..地坪以外皆可用.
http://www.my-hiend.com/vbb/picture....ictureid=14747
實線是聲學專用開發面板材..點現.虛線只是一般夾板/木心板建材.
可以看出大概.
1.5khz以下.中高-->低頻的 dB損失差距還好.
但到..2.3.4khz(人耳最敏感接受頻率.).就有分別了..:o
同一種面材料.不同用法-對聲頻的影響頗大的.!
http://www.my-hiend.com/vbb/picture....ictureid=14753

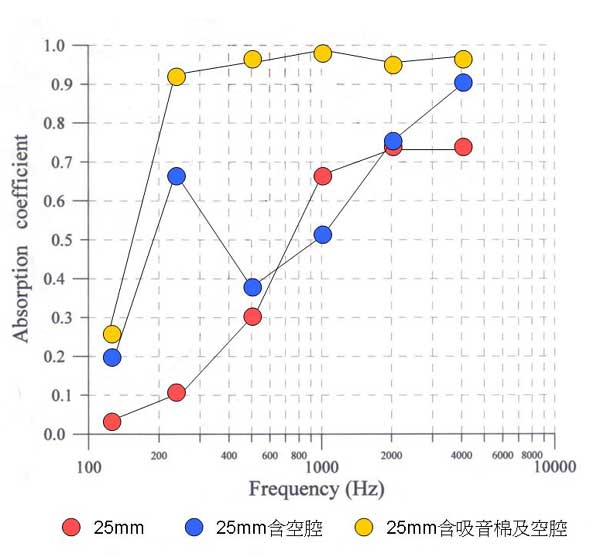

黃線標出值..從230hz~4khz吸收率..頗高.
所以空間中.最直接的反射點上面適當用就可以了.?
至於有無適合當低頻陷阱的面材料..坦言-尚未搞定..
低頻陷阱應該不需要面材料才是? (有錯請指正)
應該是吸音材的體積以及擺放位置才是重點,
看市售產品都是布包木板, 木板裡有空腔再塞"部分"岩棉或是玻璃纖維板,
主要是中高頻會被木板回彈, 而低頻會讓木板共振, 再由裡面的吸音材做木板的damping以及部分吸音.
(以下借用ASC Tube Trap的圖 http://www.tubetrap.com/technical.htm)
最後吸音材與內部的空腔會產生阻抗的mismatch, 而增加吸音的效果
http://www.tubetrap.com/TT-Circuit-Elements.jpg
Yeh捨是裝修專業, 或許可以自己動手來,
以下是Ethan Winer提供的DIY Bass Trap, 把他自己商業化的Real Trap無私的分享出來:
http://www.ethanwiner.com/BTPlans.gif
http://www.ethanwiner.com/BTPlans.gif
材料用表:
http://www.ethanwiner.com/BTParts.html
對於整個Bass Trap的概念這邊也有很詳細的解說:
http://www.ethanwiner.com/basstrap.html
謝謝指導.
簡言之..要當低頻~中低頻陷阱..
夾層木plywood(面材)與中間玻璃纖維.要有空隙..超低棉後空間要更大.
但是--high bass trap的面板夾層木..只有1/8吋?
換成本地規格~應該是一分板(3mm.)..
看圖都是剖面.未標示長度?
以在下經驗.不能太長(70cm以內.).不能大跨距..否則會被..超低頻搞到麻麻作響.
若是碰到~低音大提琴強撥奏/或中國大鑼敲擊.
蠻有..發出共振聲的可能..
我自己家就發生過..後來改善了..嘿.!
drunkenlife大說的第一種就如同RPG的Flatffusor, 也是小弟目前用很多的:
http://www.rpginc.com/products/flatf...g/flatasse.gif
這種設計就是大約在1KHz以上是擴散, 1kHz以下逐漸變成吸收.
無孔夾板的板厚就是在設定treble-off frequency, 如我之前附的圖一樣:
http://www.tubetrap.com/TT-Circuit-Elements.jpg
正如將軍大與Yeh捨說的, 大面積用一分版是不行的, 尤其是後面接空腔萬萬不行(一般室內裝潢好像都會是空腔?)
