Aurender W20 與 兩階時鐘 系統怎麼接?

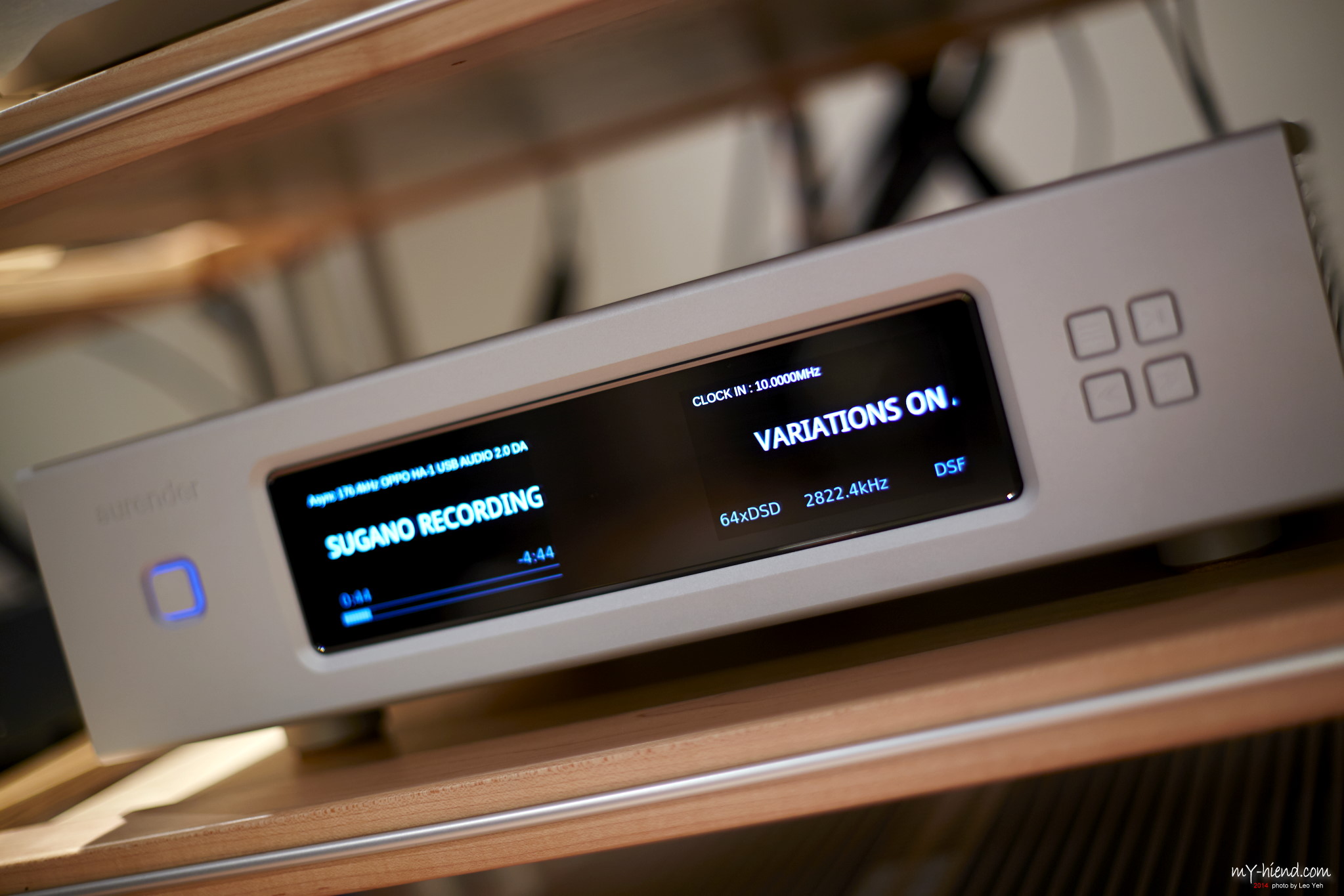

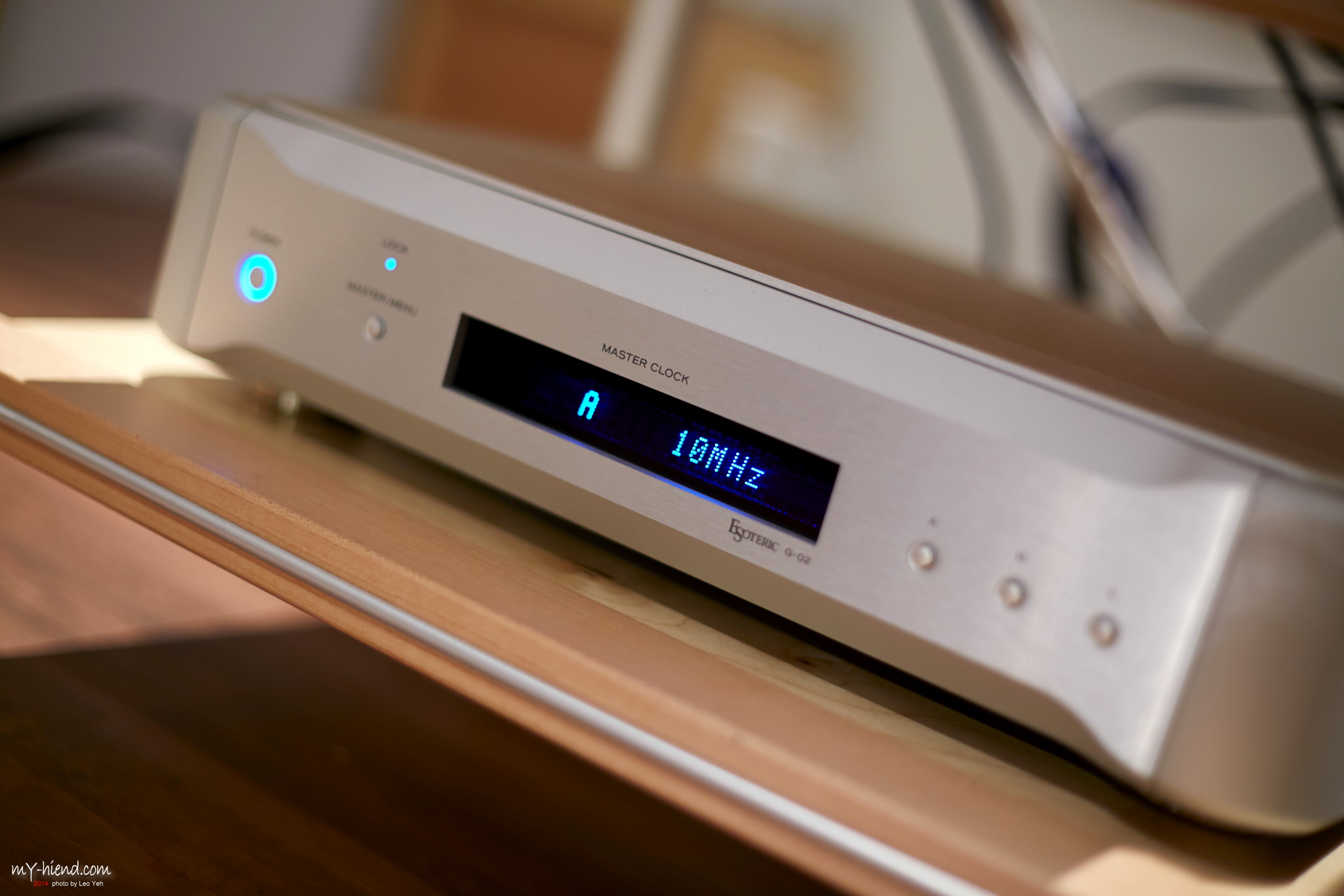

小葉站主的一張 10MHz 銣時鐘可直入 W20 照片讓我嚇一跳!
Aurender 原廠從未提過 W20 的 Word Clock In 可跑什麼時脈速率?以前在國外的網路評論爬文也沒看過有人如此試過,所以馬上試了另一種 ”雙階時鐘“ 接法:
第一階時脈由 Antelope 10MHz 輸出:
1. Antelope 10M 銣時鐘 port 1 ---10MHz--> Scarlatti Clock 的 Reference Clock In
2. Antelope 10M 銣時鐘 port 2 ---10MHz--> Aurender W20 的 Work Clock In (提高位階,從第二階成第一階)
第二階時脈由 Scarlatti Clock 轉成 44.1KHz 輸出:
1. Scarlatti Clock port 1 ---44.1KHz--> Scarlatti Upsampler
2. Scarlatti Clock port 2 ---44.1KHz--> Scarlatti DAC
各位猜聲音如何?
後場寬度略變窄了,這樣並不好聽,理論上,處理數位音樂信號的這三台設備本來就應來自同一個主時脈 (Master Clock),以星狀方式連接,我的實驗破壞了同步信號源自同一主時脈的結構!所以我還是接回了原來 ”雙階時鐘“ 接法:
第一階時脈由 Antelope 10MHz 輸出:
1. Antelope 10M 銣時鐘 port 1只當主時脈的唯ㄧ參考信號 ---10MHz--> Scarlatti Clock 的 Reference Clock In
第二階時脈由 Scarlatti Clock 轉成 44.1KHz 輸出:
1. Scarlatti Clock Output 1 ---44.1KHz--> Aurender W20
2. Scarlatti Clock Output 2 ---44.1KHz--> Scarlatti Upsampler
3. Scarlatti Clock Output 3 ---44.1KHz--> Scarlatti DAC
數位信號流:
Aurender W20 AES1 output ---> Scarlatti Upsampler AES Input 升頻成 Dual AES DSD output ---> Scarlatti DAC
