除了背後換成了USB輸入外
來帶大家看一下更重要內部的升級吧
http://www.my-hiend.com/leoyeh/2013c/IMG_0795ss.jpg
可以很明顯的看到多了一個線路板,沒錯,就是for USB解碼的
Weiss真的很用心,在DAC202本身就已經不大、滿滿的空間裡,還是能思考周慮的將這新的線路板放入
另可看到電源的地線是連到上蓋的,基本上Weiss的接地都是如此,因此在拆機時要特別小心不要用力去扯
http://www.my-hiend.com/leoyeh/2013c/IMG_0798ss.jpg
看到USB線連到這線路板了嗎?
http://www.my-hiend.com/leoyeh/2013c/IMG_0799ss.jpg

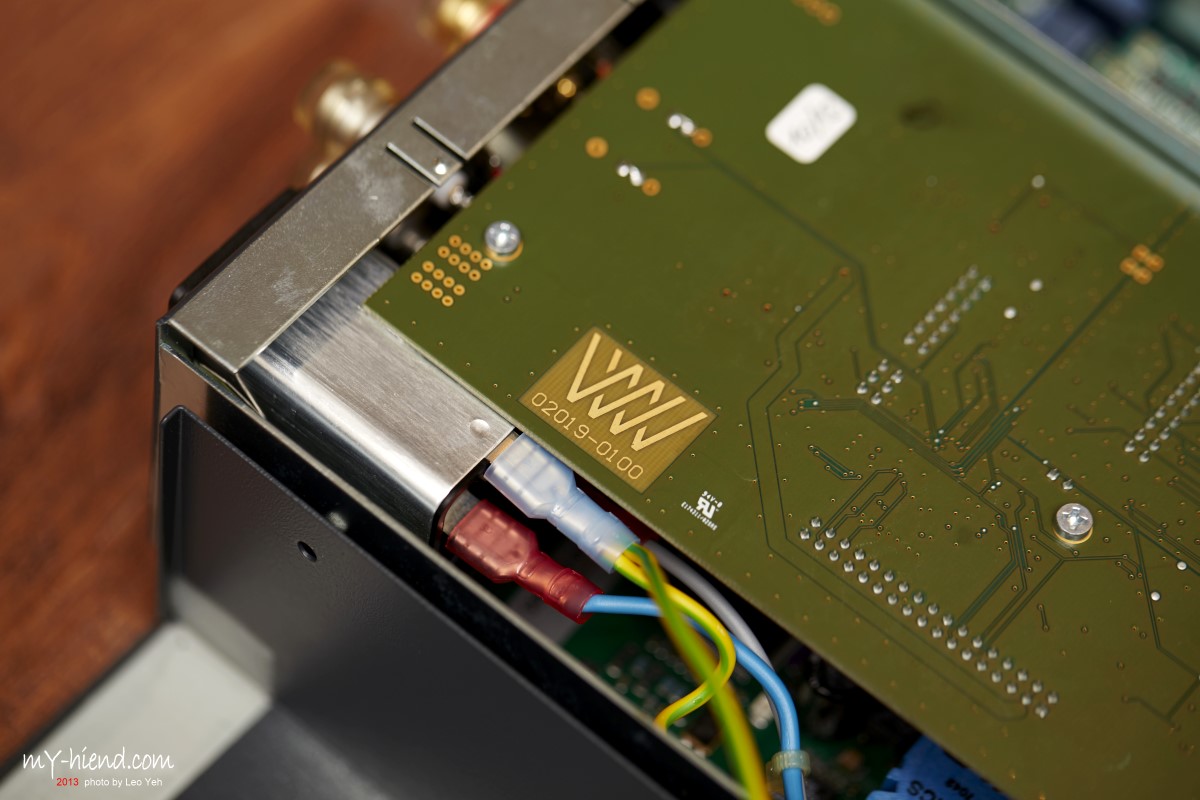

這是新的USB線路板的代號02019-0100,大家可稍為有點印象 (這裡先賣個關子)
http://www.my-hiend.com/leoyeh/2013c/IMG_0804ss.jpg
將USB線拔開,線路板上的螺絲鬆開後,就可將其反過來看到正面了
http://www.my-hiend.com/leoyeh/2013c/IMG_0805ss.jpg
可看到主要所使用的運算晶片,包括Xilinx XC3S250E與XMOX L系列XS1–L8A–64–LQ64–C5 (8L6C5)
http://www.my-hiend.com/leoyeh/2013c/IMG_0811ss.jpg
這排線是連到原來DAC202線路板上的晶片
http://www.my-hiend.com/leoyeh/2013c/IMG_0814ss.jpg
這就是無法自己升級的原因
新USB解碼線路板上排線出來的是會連接到DAC202原線路板中的晶片
這必須真的要有相當技術與知識了
http://www.my-hiend.com/leoyeh/2013c/IMG_0816ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0818ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0823ss.jpg
這是原本DAC202的解碼中心,使用知名的ESS ES9018S晶片,現在有許多DAC都使用這晶片
重點別忘了,還有解碼程式的優劣,一樣的晶片不代表聲音等級就會一樣
http://www.my-hiend.com/leoyeh/2013c/IMG_0829ss.jpg

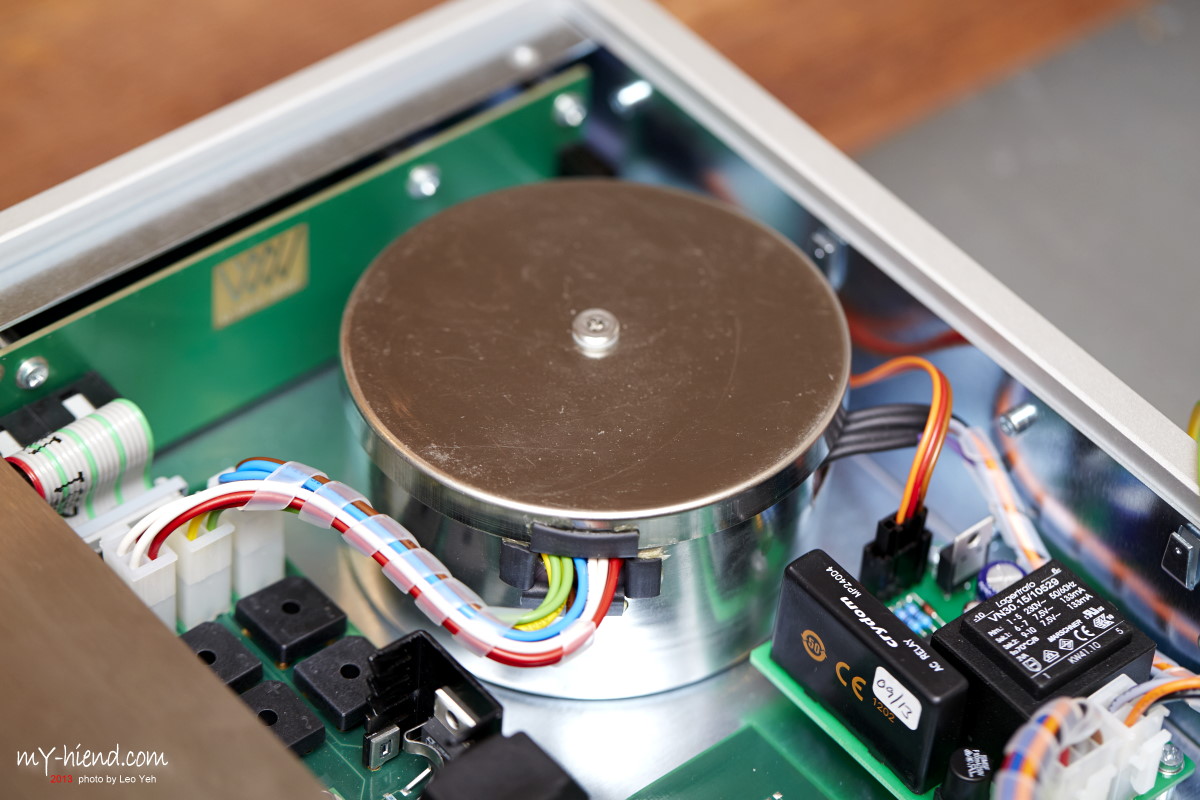

DAC202的電源部份
http://www.my-hiend.com/leoyeh/2013c/IMG_0840ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0837ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0841ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0846ss.jpg
http://www.my-hiend.com/leoyeh/2013c/IMG_0851ss.jpg
