[DIY]汽車音響系統改裝紀錄

雅酷一直很好奇各領域的客戶是怎麼使用雅酷產品的
經過幾次詢問之後，得到了一份較完整的回覆
下邊匯整了相關圖文，提供給各位發燒友參考

本次謝謝宏大汽車音響周先生很慷慨的提供DIY過程
詢問之下，原來本照片紀錄是周先生每次接受委託後
都會將製作過程以照片的方式記錄下來

對於本案客戶需求，周先生表示
這位音響玩家對每個細節十分注重
每項產品都是經過相當討論之後才決定的

整體音響系統概述如下
音源主機>DAC>訂製真空管前級>EQ>4 Way電子分頻器>
義大利audison擴大機＞丹麥scan speak喇叭

圖文如下

http://www.my-hiend.com/vbb/attachme...0&d=1399612365

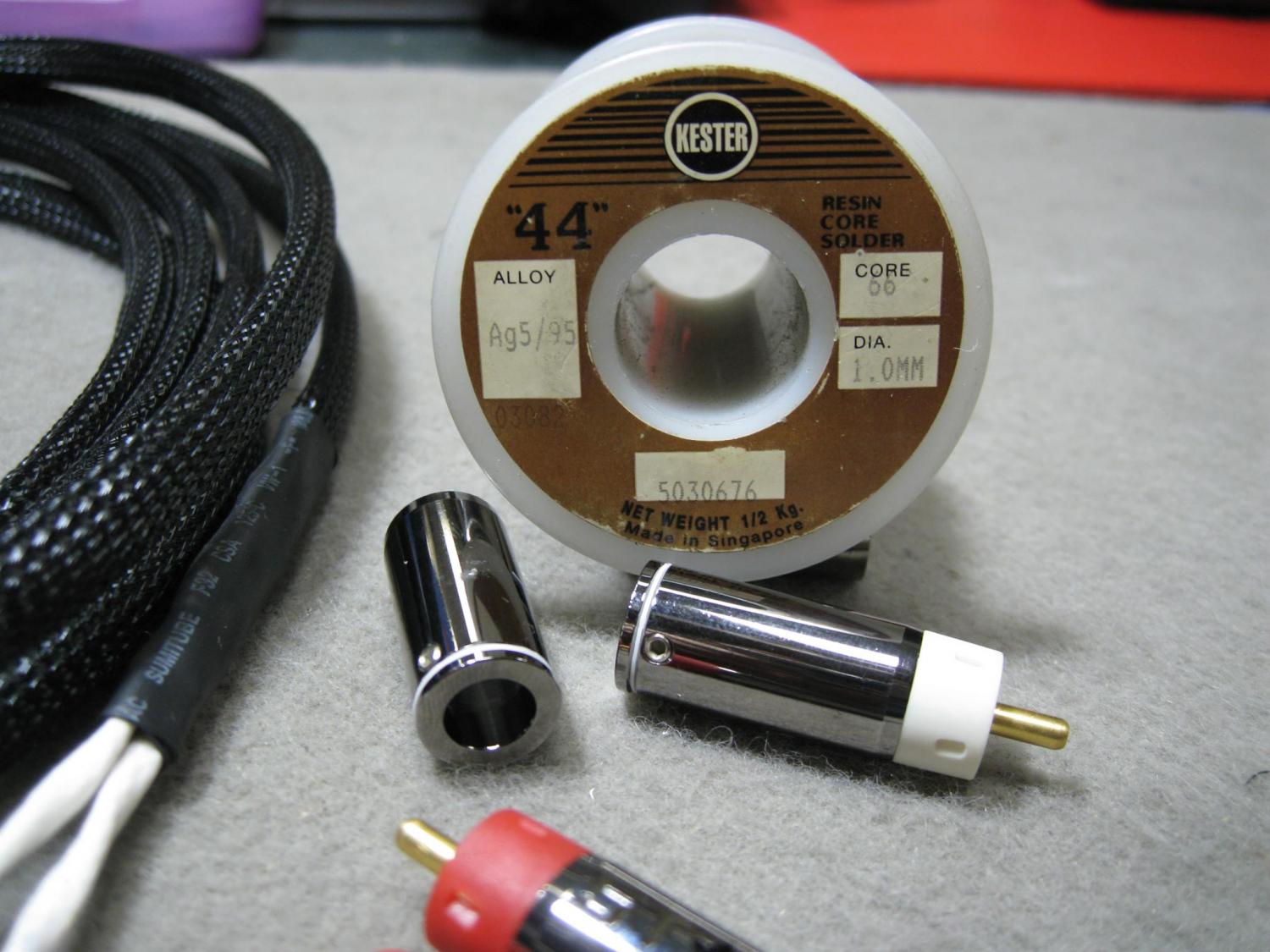

本次使用aeco ARP-4043 RCA接頭
以及KESTER焊錫( Ag5/95 FLUX"44" CORE66 DIA1.0MM)
線材部分是使用TELEDYNE鐵氟龍鍍銀線材


http://www.my-hiend.com/vbb/attachme...1&d=1399612370

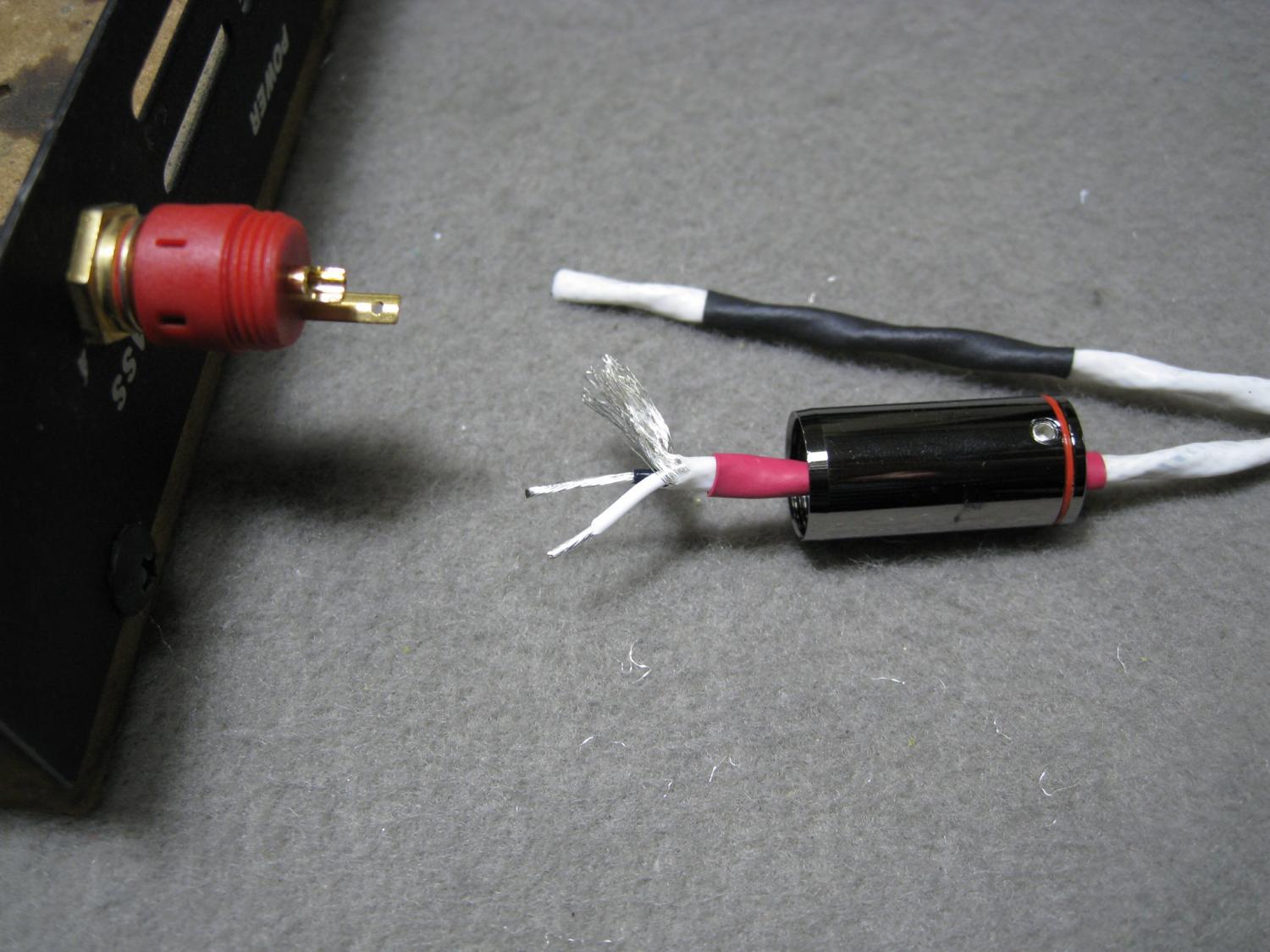

以既有rca母座夾持固定，線材先撥線整理，分線處以熱縮套管固定


http://www.my-hiend.com/vbb/attachme...2&d=1399612373

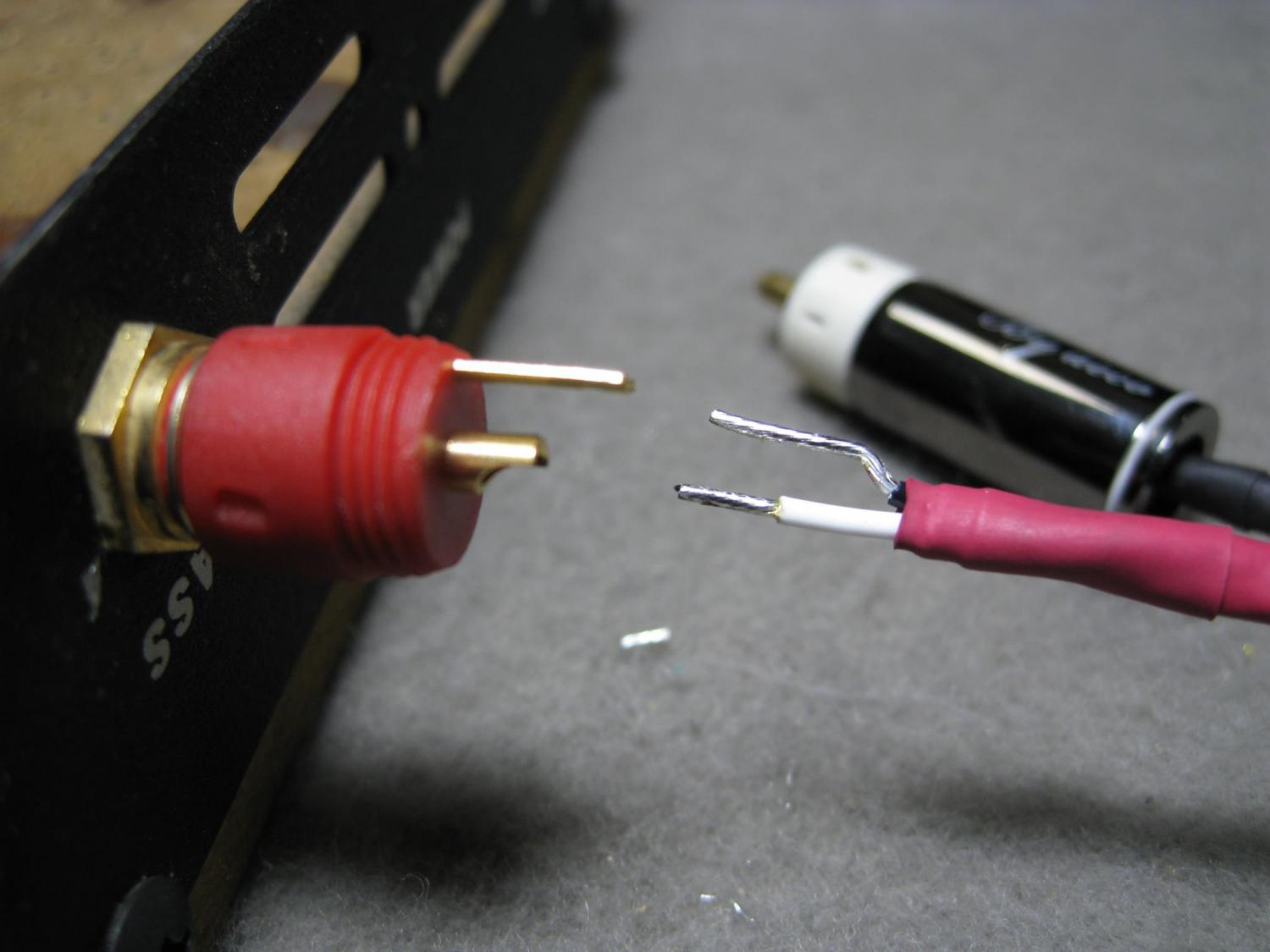

焊接前先將導體沾錫


http://www.my-hiend.com/vbb/attachme...3&d=1399612377

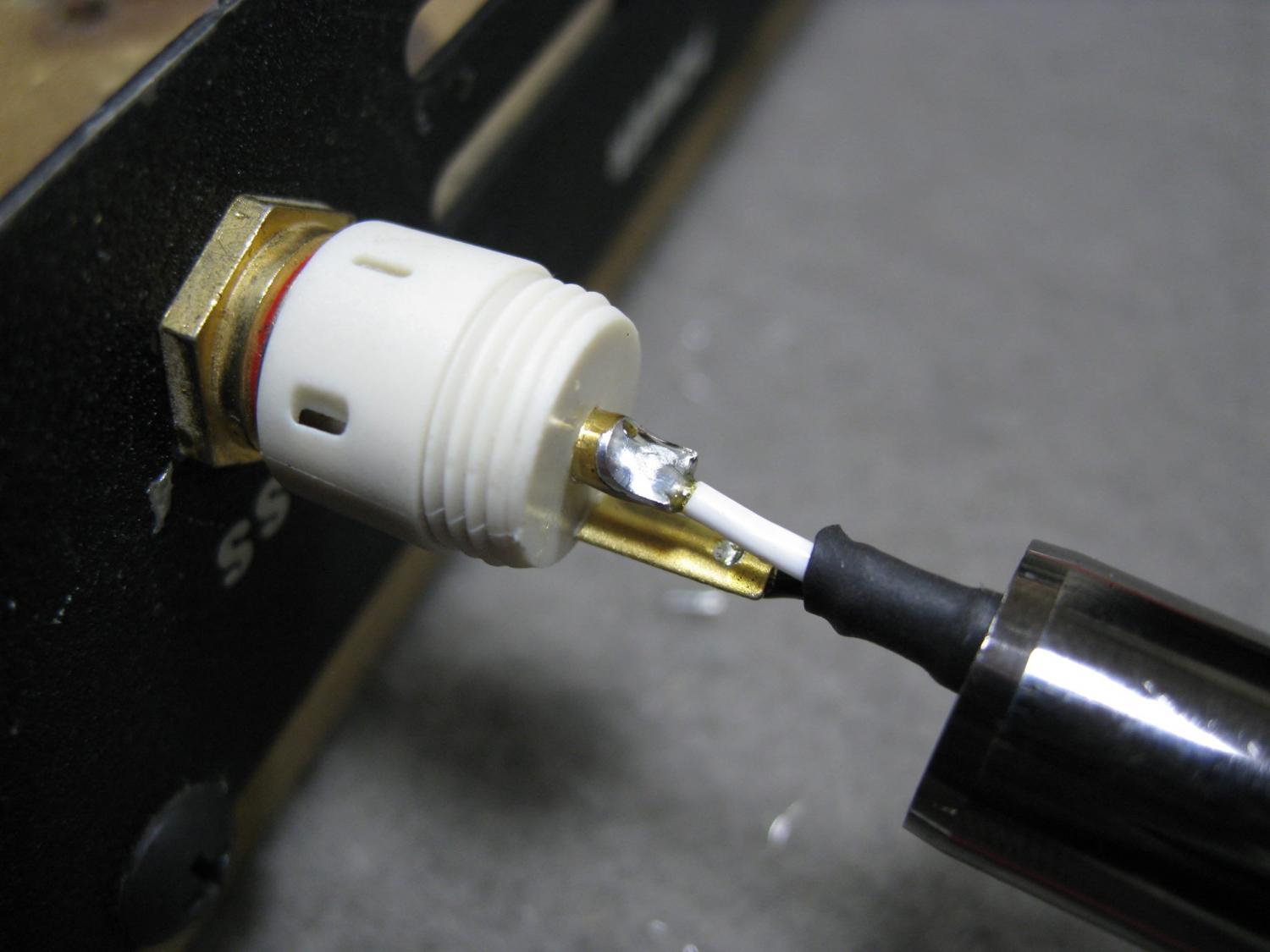

將線材焊接於RCA接頭


http://www.my-hiend.com/vbb/attachme...4&d=1399612383
線材完成，RCA接頭末端再以熱縮套管與線材固定，並貼上訊號方向貼紙


http://www.my-hiend.com/vbb/attachme...5&d=1399612389

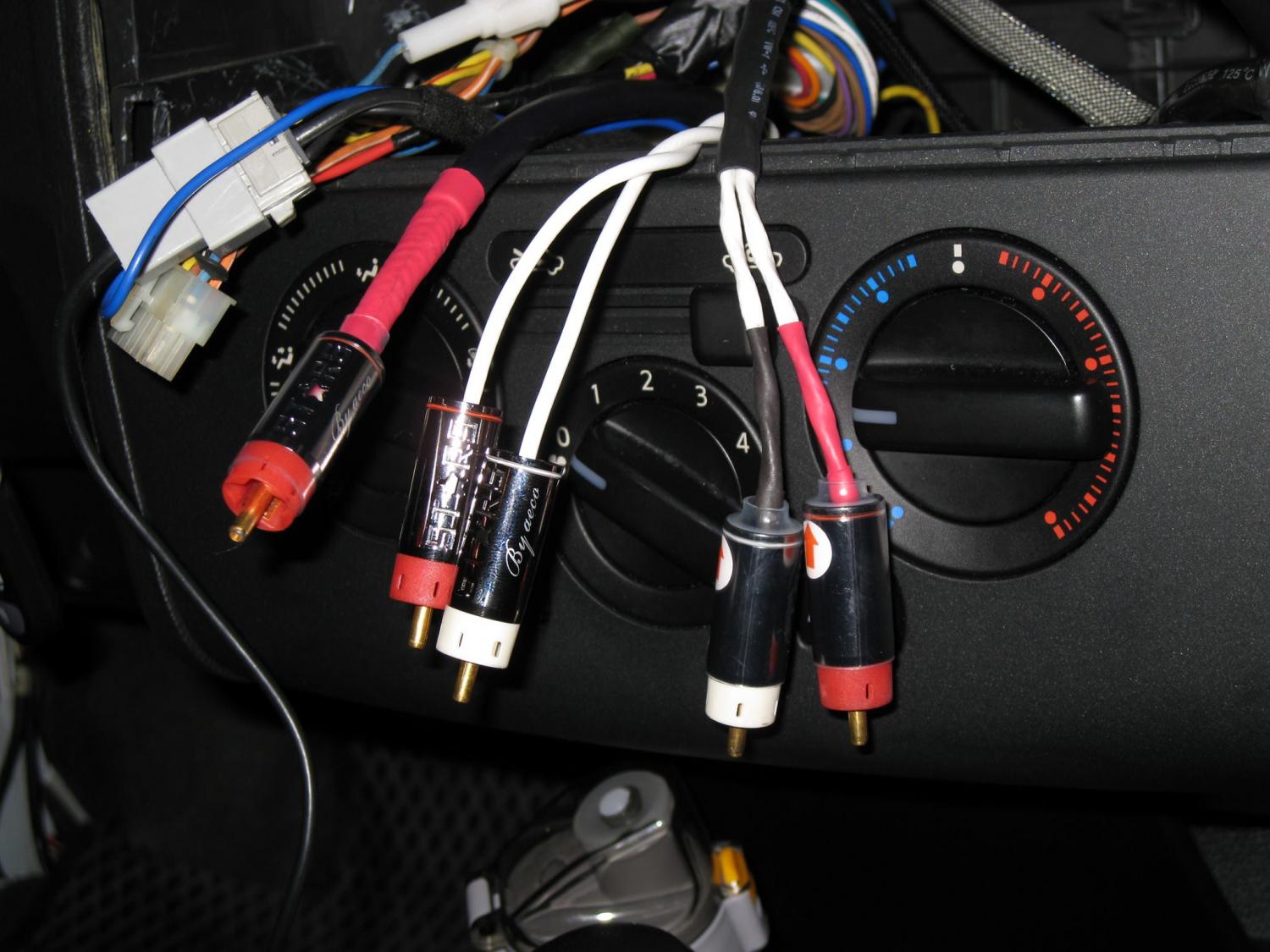

線材配線於車體內


http://www.my-hiend.com/vbb/attachme...6&d=1399612395

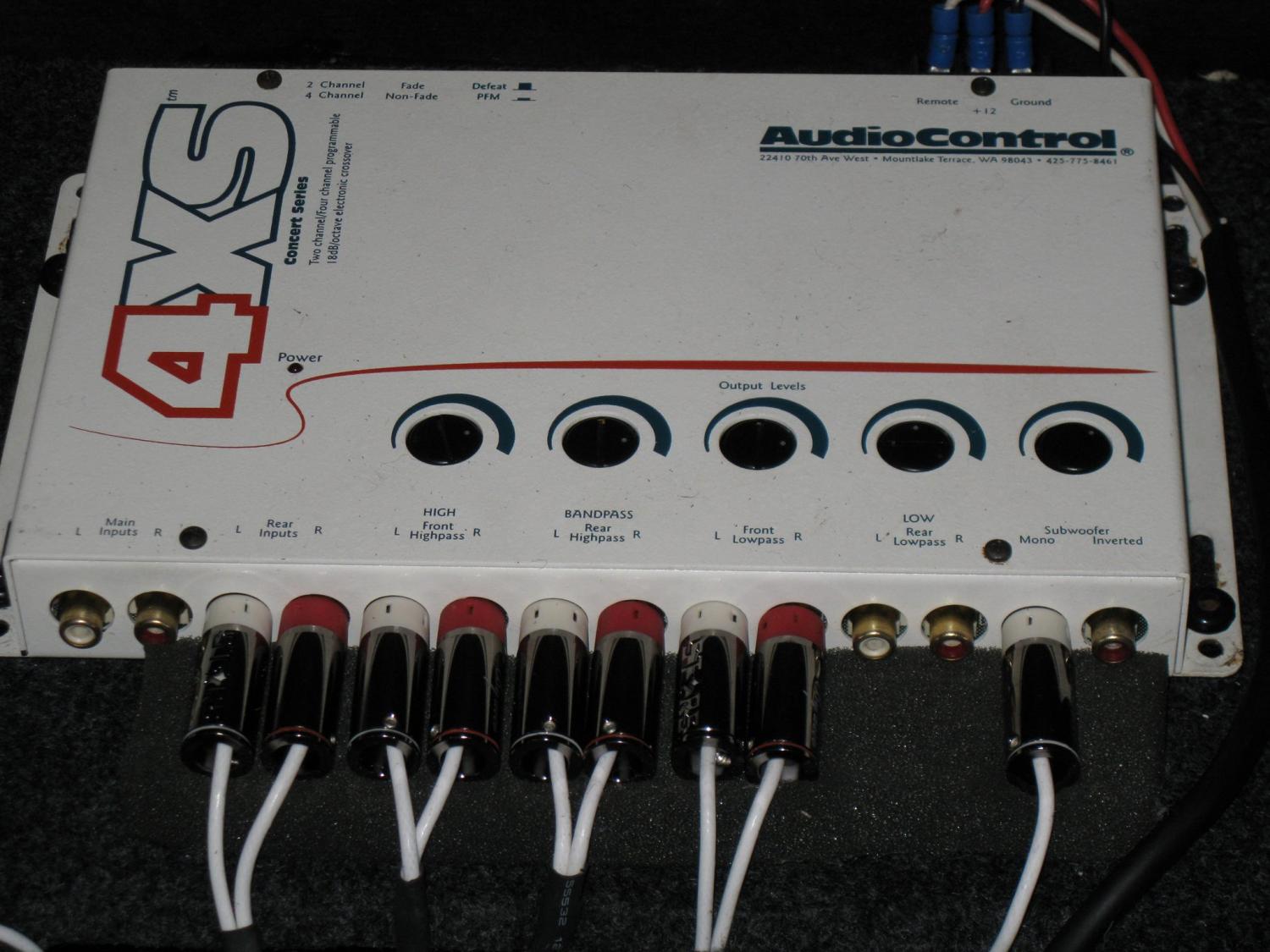

美國AudioCcontrol 4 Way電子分頻器, 將全頻段分割為
超低頻, 中低頻, 中頻, 高頻, 將各頻段分送至各擴大機


http://www.my-hiend.com/vbb/attachme...7&d=1399612400

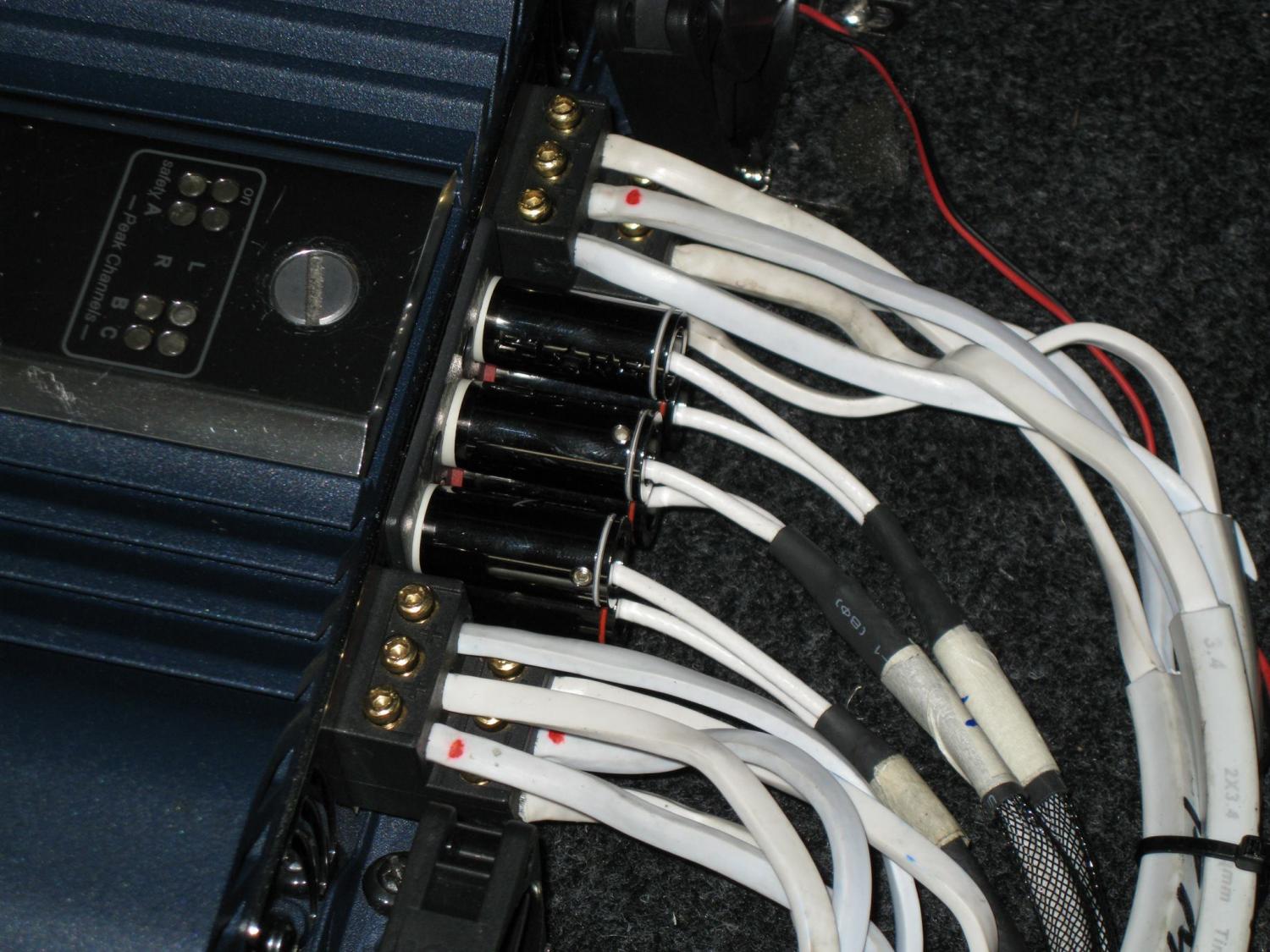

擴大機為義大利Audison高階六聲道系列，80w×4、120w×2及500w×1
圖中喇叭線線材為SUPRA CABLE PLY3.4喇叭線
